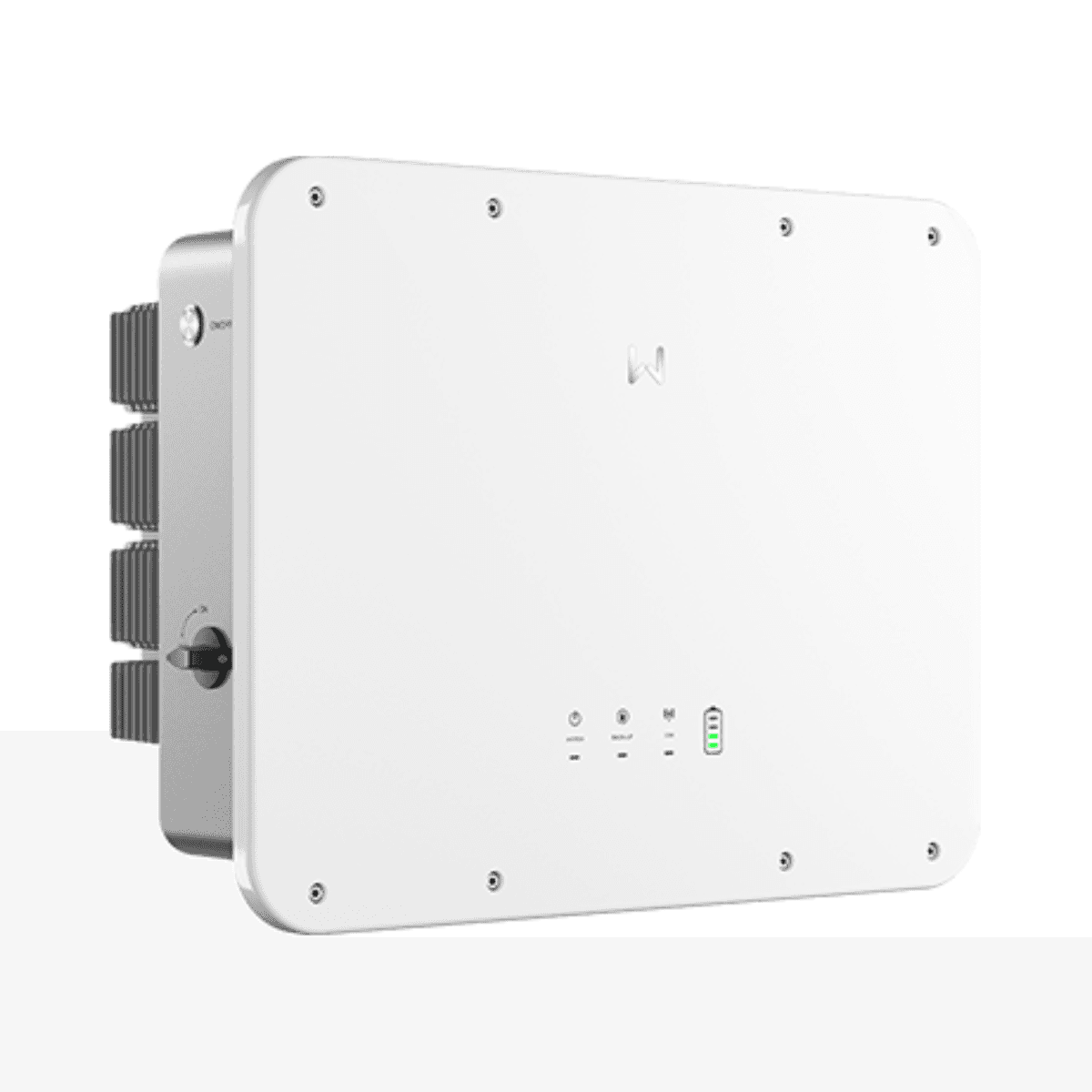

Υβριδικός μονοφασικός ηλιακός μετατροπέας 8 kW 2 MPPT ES Uniq GoodWe GW8K-ES-C10

Ο GoodWe GW8K-ES-C10 είναι ένας μονοφασικός υβριδικός ηλιακός αντιστροφέας 8 kW της σειράς ES Uniq, σχεδιασμένος για οικιακές φωτοβολταϊκές εγκαταστάσεις με αποθήκευση ενέργειας. Ενσωματώνει σε μία μόνο συσκευή τη διαχείριση της ηλιακής παραγωγής, των μπαταριών χαμηλής τάσης, της κατανάλωσης του σπιτιού, της σύνδεσης στο δίκτυο και μιας εξόδου backup για τη διατήρηση επιλεγμένων φορτίων σε περίπτωση διακοπής ρεύματος.

Αυτή η έκδοση των 8 kW διαθέτει 2 ανεξάρτητους ιχνηλάτες MPPT, υποστηρίζει έως 16 kW φωτοβολταϊκής ισχύος εισόδου και λειτουργεί με μπαταρίες 48 V ιόντων λιθίου ή μολύβδου-οξέος. Η ισχυρή έξοδος backup, με μεταγωγή τύπου UPS κάτω από 4 ms, η δυνατότητα λειτουργίας συνδεδεμένης ή απομονωμένης από το δίκτυο και η παράλληλη σύνδεση έως 6 αντιστροφέων καθιστούν το ES Uniq μια ιδιαίτερα ευέλικτη λύση για εγκαταστάσεις με στόχο την ιδιοκατανάλωση και τη μεγαλύτερη ενεργειακή αυτονομία.

Μονοφασικός υβριδικός αντιστροφέας 8 kW

Ο GoodWe ES Uniq 8 kW παρέχει ονομαστική ισχύ εξόδου 8 kW και ονομαστική φαινόμενη ισχύ 8 kVA. Σε λειτουργία συνδεδεμένη στο δίκτυο μπορεί να φτάσει μέγιστη ενεργό ισχύ και μέγιστη φαινόμενη ισχύ 8,8 kW και 8,8 kVA αντίστοιχα.

Έχει σχεδιαστεί για μονοφασικά δίκτυα 220, 230 ή 240 V και λειτουργεί σε ονομαστικές συχνότητες 50 ή 60 Hz. Το μέγιστο ρεύμα εξόδου προς το δίκτυο φτάνει τα 40 A και ο συντελεστής ισχύος είναι ρυθμιζόμενος από 0,8 χωρητικό έως 0,8 επαγωγικό.

2 MPPT για μεγαλύτερη ευελιξία στα ηλιακά πάνελ

Ο GW8K-ES-C10 ενσωματώνει 2 ανεξάρτητους ιχνηλάτες MPPT, επιτρέποντας τη διαίρεση του φωτοβολταϊκού πεδίου σε ομάδες με διαφορετικό προσανατολισμό, κλίση ή συνθήκες ακτινοβολίας.

Στο μοντέλο των 8 kW, ο πρώτος MPPT δέχεται δύο strings και συνδυασμένο μέγιστο ρεύμα 32 A, ενώ ο δεύτερος διαθέτει μία είσοδο με μέγιστο ρεύμα 16 A. Το μέγιστο ρεύμα ανά string είναι 16 A.

Αυτή η διαμόρφωση είναι ιδιαίτερα χρήσιμη σε κατοικίες με στέγες χωρισμένες σε διαφορετικές κλίσεις, καθώς οι δύο φωτοβολταϊκές ομάδες μπορούν να αναζητούν ανεξάρτητα το σημείο μέγιστης ισχύος τους.

Έως 16 kW φωτοβολταϊκής ισχύος εισόδου

Η GoodWe επιτρέπει τη σύνδεση στο μοντέλο των 8 kW φωτοβολταϊκής ισχύος έως 16 kW, που αντιστοιχεί σε υπερδιαστασιολόγηση εισόδου 200% σε σχέση με την ονομαστική ισχύ του αντιστροφέα.

Η μέγιστη φωτοβολταϊκή τάση εισόδου είναι 600 V, το εύρος λειτουργίας MPPT εκτείνεται από 60 έως 550 V, η ονομαστική τάση εισόδου είναι 360 V και ο αντιστροφέας μπορεί να ξεκινήσει να λειτουργεί από τάση εκκίνησης 58 V.

Αυτό το ευρύ περιθώριο διαστασιολόγησης επιτρέπει τον σχεδιασμό εγκαταστάσεων που αξιοποιούν καλύτερα την ηλιακή παραγωγή σε περιόδους μέτριας ακτινοβολίας, τηρώντας πάντα τα μέγιστα όρια τάσης και ρεύματος που ορίζει η GoodWe.

Συμβατός με μπαταρίες χαμηλής τάσης 48 V

Ως υβριδικός αντιστροφέας, το ES Uniq ενσωματώνει ειδική είσοδο για αποθήκευση ενέργειας και είναι συμβατό τόσο με μπαταρίες ιόντων λιθίου όσο και με κατάλληλες μπαταρίες μολύβδου-οξέος.

Η ονομαστική τάση μπαταρίας είναι 48 V και το εύρος λειτουργίας κυμαίνεται μεταξύ 40 και 60 V, με τάση εκκίνησης 44,2 V. Αυτό επιτρέπει τη χρήση λύσεων αποθήκευσης χαμηλής τάσης, συμπεριλαμβανομένων συμβατών μπαταριών GoodWe και άλλων μοντέλων που περιλαμβάνονται στην επίσημη λίστα συμβατότητας του κατασκευαστή.

Ο GW8K-ES-C10 υποστηρίζει μέγιστο συνεχές ρεύμα φόρτισης και εκφόρτισης 160 A, με μέγιστη ισχύ φόρτισης 8 kW και μέγιστη ισχύ εκφόρτισης 8,8 kW.

Έξοδος backup με μεταγωγή UPS κάτω από 4 ms

Ένα από τα βασικά χαρακτηριστικά του GoodWe ES Uniq είναι η έξοδος εφεδρείας. Σε περίπτωση διακοπής ρεύματος, το σύστημα μπορεί να μεταβεί γρήγορα σε λειτουργία backup για να διατηρήσει τροφοδοτημένα τα επιλεγμένα φορτία, εφόσον υπάρχει επαρκής ενέργεια από τη μπαταρία ή το φωτοβολταϊκό πεδίο.

Η GoodWe ορίζει χρόνο μεταγωγής αντίστοιχο με UPS κάτω από 4 ms για την τρέχουσα γενιά της σειράς ES Uniq, μειώνοντας στο ελάχιστο τη διακοπή στις συσκευές που είναι συνδεδεμένες στην έξοδο εφεδρείας.

Η ονομαστική φαινόμενη ισχύς backup του μοντέλου των 8 kW είναι 8 kVA. Χωρίς σύνδεση στο δίκτυο μπορεί να παρέχει έως 8,8 kVA σε κανονική λειτουργία και να υποστηρίξει αιχμές έως 16 kVA για 10 δευτερόλεπτα, διευκολύνοντας την τροφοδοσία ορισμένων φορτίων με υψηλά ρεύματα εκκίνησης.

Λειτουργία συνδεδεμένη και απομονωμένη από το δίκτυο

Ο αντιστροφέας μπορεί να χρησιμοποιηθεί τόσο σε εγκαταστάσεις συνδεδεμένες στο ηλεκτρικό δίκτυο όσο και σε διαμορφώσεις αυτόνομης λειτουργίας. Αυτή η ευελιξία επιτρέπει τον σχεδιασμό συστημάτων με στόχο την κλασική ιδιοκατανάλωση, εγκαταστάσεων με ενεργειακή εφεδρεία ή λύσεων που αποσκοπούν σε μεγαλύτερη ανεξαρτησία από το δίκτυο.

Η σειρά ES Uniq είναι επίσης συμβατή με λειτουργία μικροδικτύου, διευρύνοντας τις δυνατότητες διαμόρφωσης για έργα που χρειάζονται συντονισμένη διαχείριση διαφορετικών πηγών και φορτίων.

Πολυλειτουργική θύρα 3 σε 1

Η GoodWe ενσωματώνει στη σειρά ES Uniq μια θύρα 3 σε 1 σχεδιασμένη να αυξάνει την ευελιξία της εγκατάστασης. Αυτή η διεπαφή μπορεί να χρησιμοποιηθεί για ενσωμάτωση γεννήτριας, διαχείριση έξυπνων φορτίων ή σύνδεση συμβατού φωτοβολταϊκού αντιστροφέα συνδεδεμένου στο δίκτυο, ανάλογα με τη διαμόρφωση που επιλέγεται.

Στο μοντέλο των 8 kW, η είσοδος που προορίζεται για τη γεννήτρια δέχεται ονομαστική φαινόμενη ισχύ 8 kVA και μέγιστη φαινόμενη ισχύ 8,8 kVA.

Παράλληλη σύνδεση έως 6 αντιστροφέων

Η σειρά ES Uniq επιτρέπει την παράλληλη σύνδεση έως 6 αντιστροφέων τόσο σε λειτουργία συνδεδεμένη στο δίκτυο όσο και σε αυτόνομη λειτουργία. Αυτό το χαρακτηριστικό διευκολύνει την επέκταση της ισχύος του συστήματος όταν οι ενεργειακές ανάγκες αυξάνονται.

Η δυνατότητα παράλληλης λειτουργίας επιτρέπει επίσης αρθρωτές εγκαταστάσεις, στις οποίες η αρχική ισχύς μπορεί να αυξηθεί αργότερα με συμβατές μονάδες.

Απόδοση και παρακολούθηση μέγιστης ισχύος

Ο GoodWe ES Uniq 8 kW επιτυγχάνει μέγιστη απόδοση 97,6% και ευρωπαϊκή απόδοση 96,2%. Η μέγιστη απόδοση στη διαδικασία μεταξύ μπαταρίας και δικτύου είναι 95,5%.

Το σύστημα παρακολούθησης MPPT παρουσιάζει απόδοση 99,9%, επιτρέποντας ακριβή παρακολούθηση του διαθέσιμου σημείου μέγιστης ισχύος στα συνδεδεμένα φωτοβολταϊκά strings.

Ενσωματωμένες προστασίες για την εγκατάσταση

Η GoodWe εξοπλίζει αυτόν τον αντιστροφέα με διαφορετικά συστήματα προστασίας και παρακολούθησης, σχεδιασμένα να επιβλέπουν τόσο το φωτοβολταϊκό πεδίο όσο και την ηλεκτρική σύνδεση του συστήματος.

• Παρακολούθηση ρεύματος ανά φωτοβολταϊκό string: ενσωματωμένη.
• Ανίχνευση αντίστασης μόνωσης FV: ενσωματωμένη.
• Παρακολούθηση υπολειμματικού ρεύματος: ενσωματωμένη.
• Προστασία από αντίστροφη πολικότητα DC: ενσωματωμένη.
• Προστασία anti-islanding: ενσωματωμένη.
• Προστασία από υπερένταση AC: ενσωματωμένη.
• Προστασία από βραχυκύκλωμα AC: ενσωματωμένη.
• Προστασία από υπέρταση AC: ενσωματωμένη.
• Διακόπτης συνεχούς ρεύματος: ενσωματωμένος.
• Προστασία από υπερτάσεις DC: Τύπου III.
• Προστασία από υπερτάσεις AC: Τύπου III.
• AFCI: ενσωματωμένο σύμφωνα με το ισχύον τεχνικό δελτίο EMEA.
• Απομακρυσμένη απενεργοποίηση: ενσωματωμένη.
• Γρήγορη απενεργοποίηση: προαιρετική.

AFCI για ανίχνευση ηλεκτρικών τόξων

Η τρέχουσα τεκμηρίωση EMEA του ES Uniq περιλαμβάνει AFCI για την ανίχνευση σφαλμάτων τόξου στο φωτοβολταϊκό κύκλωμα. Αυτή η τεχνολογία έχει σχεδιαστεί για να αναγνωρίζει συνθήκες που σχετίζονται με ηλεκτρικά τόξα και να ενεργεί στο σύστημα για την αύξηση της ασφάλειας της εγκατάστασης.

WiFi, LAN, Bluetooth και RS485

Ο GoodWe GW8K-ES-C10 ενσωματώνει διαφορετικές διεπαφές για παρακολούθηση και επικοινωνία. Διαθέτει RS485 και συνδεσιμότητα μέσω WiFi, LAN και Bluetooth, επιτρέποντας την ενσωμάτωση του αντιστροφέα στα συμβατά εργαλεία διαχείρισης ενέργειας της GoodWe.

Τα υποστηριζόμενα πρωτόκολλα επικοινωνίας περιλαμβάνουν Modbus RTU και Modbus TCP. Η επικοινωνία με το σύστημα διαχείρισης μπαταρίας BMS πραγματοποιείται μέσω CAN.

Οθόνη LCD και έλεγχος μέσω εφαρμογής

Ο αντιστροφέας διαθέτει οθόνη LCD που διευκολύνει τον τοπικό έλεγχο και τη ρύθμιση του συστήματος. Επιτρέπει επίσης πρόσβαση μέσω WLAN και συμβατής εφαρμογής για την παρακολούθηση της εγκατάστασης και τη ρύθμιση διαφόρων παραμέτρων.

Μέσα από το οικοσύστημα παρακολούθησης της GoodWe είναι δυνατή η προβολή των βασικών ενεργειακών ροών της εγκατάστασης, συμπεριλαμβανομένης της φωτοβολταϊκής παραγωγής, της αποθήκευσης, της κατανάλωσης και της σχέσης με το ηλεκτρικό δίκτυο.

Προστασία IP66 για ευέλικτη εγκατάσταση

Το ES Uniq διαθέτει βαθμό προστασίας IP66, προσφέροντας υψηλή αντοχή του περιβλήματος στην είσοδο σκόνης και νερού. Έχει σχεδιαστεί για επιτοίχια εγκατάσταση και μπορεί να χρησιμοποιηθεί τόσο σε εσωτερικούς χώρους όσο και σε κατάλληλες εξωτερικές θέσεις, τηρώντας πάντα τις συνθήκες που ορίζει η GoodWe.

Το εύρος θερμοκρασίας λειτουργίας κυμαίνεται μεταξύ -35 και +60 °C, επιτρέπει σχετική υγρασία έως 95% και μπορεί να λειτουργήσει σε μέγιστο υψόμετρο 3.000 μέτρων.

Έξυπνη ψύξη

Το μοντέλο χρησιμοποιεί σύστημα ψύξης με έξυπνο αερισμό. Η θερμική διαχείριση επιτρέπει την προσαρμογή της ψύξης του αντιστροφέα στις συνθήκες λειτουργίας, συμβάλλοντας στη διατήρηση των εξαρτημάτων του εντός του προβλεπόμενου θερμικού εύρους.

Τεχνικά χαρακτηριστικά του GoodWe GW8K-ES-C10

• Μάρκα: GoodWe.
• Εμπορικός κωδικός: GW8K-ES-C10.
• Κωδικός EMEA του αντίστοιχου μοντέλου: GW8000-ES-C10.
• Σειρά: ES Uniq.
• Τύπος: υβριδικός ηλιακός αντιστροφέας.
• Δίκτυο: μονοφασικό.
• Ονομαστική ισχύς εξόδου: 8 kW.
• Ονομαστική φαινόμενη ισχύς στο δίκτυο: 8 kVA.
• Μέγιστη ενεργός ισχύς: 8,8 kW.
• Μέγιστη φαινόμενη ισχύς στο δίκτυο: 8,8 kVA.
• Ονομαστική τάση εξόδου: 220 / 230 / 240 V.
• Ονομαστική συχνότητα: 50 / 60 Hz.
• Μέγιστο ρεύμα εξόδου προς το δίκτυο: 40 A.
• Συντελεστής ισχύος: περίπου 1, ρυθμιζόμενος από 0,8 χωρητικό έως 0,8 επαγωγικό.
• Μέγιστη ολική αρμονική παραμόρφωση: <3%.
• Αριθμός MPPT: 2.
• Strings ανά MPPT: 2 / 1.
• Μέγιστη φωτοβολταϊκή ισχύς εισόδου: 16 kW.
• Υπερδιαστασιολόγηση FV: έως 200%.
• Μέγιστη τάση FV: 600 V.
• Εύρος λειτουργίας MPPT: 60-550 V.
• Τάση εκκίνησης FV: 58 V.
• Ονομαστική τάση FV: 360 V.
• Μέγιστο ρεύμα εισόδου ανά MPPT: 32 / 16 A.
• Μέγιστο ρεύμα ανά string: 16 A.
• Μέγιστο ρεύμα βραχυκύκλωσης ανά MPPT: 48 / 24 A.
• Τύπος μπαταρίας: ιόντων λιθίου / μολύβδου-οξέος.
• Ονομαστική τάση μπαταρίας: 48 V.
• Εύρος τάσης μπαταρίας: 40-60 V.
• Τάση εκκίνησης μπαταρίας: 44,2 V.
• Αριθμός εισόδων μπαταρίας: 1.
• Μέγιστο συνεχές ρεύμα φόρτισης: 160 A.
• Μέγιστο συνεχές ρεύμα εκφόρτισης: 160 A.
• Μέγιστη ισχύς φόρτισης μπαταρίας: 8 kW.
• Μέγιστη ισχύς εκφόρτισης μπαταρίας: 8,8 kW.
• Ονομαστική ισχύς backup: 8 kVA.
• Μέγιστη ισχύς backup χωρίς δίκτυο: 8,8 kVA.
• Αιχμή ισχύος backup: έως 16 kVA για 10 s.
• Χρόνος μεταγωγής σε backup: <4 ms.
• Ονομαστική ισχύς εισόδου γεννήτριας: 8 kVA.
• Μέγιστη ισχύς εισόδου γεννήτριας: 8,8 kVA.
• Μέγιστη απόδοση: 97,6%.
• Ευρωπαϊκή απόδοση: 96,2%.
• Μέγιστη απόδοση μπαταρίας-δικτύου: 95,5%.
• Απόδοση MPPT: 99,9%.
• Επικοινωνία με BMS: CAN.
• Επικοινωνίες: RS485, WiFi, LAN και Bluetooth.
• Πρωτόκολλα: Modbus RTU και Modbus TCP.
• Διεπαφή χρήστη: LCD, WLAN και εφαρμογή.
• AFCI: ενσωματωμένο σύμφωνα με το ισχύον δελτίο EMEA.
• Απομακρυσμένη απενεργοποίηση: ενσωματωμένη.
• Γρήγορη απενεργοποίηση: προαιρετική.
• Προστασία από υπερτάσεις DC: Τύπου III.
• Προστασία από υπερτάσεις AC: Τύπου III.
• Βαθμός προστασίας: IP66.
• Ψύξη: έξυπνος αερισμός.
• Θερμοκρασία λειτουργίας: -35 έως +60 °C.
• Μέγιστη σχετική υγρασία: 95%.
• Μέγιστο υψόμετρο: 3.000 m.
• Τοπολογία: χωρίς μετασχηματιστή.
• Τοποθέτηση: επιτοίχια.
• Διαστάσεις: 560 x 444,5 x 226 mm.
• Βάρος: 27 kg.
• Παράλληλη λειτουργία: έως 6 συμβατοί αντιστροφείς.
• Λειτουργία μικροδικτύου: ναι.

Υβριδικός αντιστροφέας για ιδιοκατανάλωση και αποθήκευση

Ο GoodWe GW8K-ES-C10 συνδυάζει μονοφασική ισχύ 8 kW με αποθήκευση μέσω μπαταριών 48 V, δύο MPPT και φωτοβολταϊκή είσοδο έως 16 kW. Αυτά τα χαρακτηριστικά επιτρέπουν τη διαμόρφωση συστημάτων ιδιοκατανάλωσης που αποθηκεύουν το πλεόνασμα της ηλιακής ενέργειας για χρήση όταν η φωτοβολταϊκή παραγωγή δεν καλύπτει τη ζήτηση του σπιτιού.

Η ισχυρή έξοδος backup, ο χρόνος μεταγωγής κάτω από 4 ms, η ενσωμάτωση γεννήτριας και έξυπνων φορτίων, η δυνατότητα σύνδεσης έως έξι αντιστροφέων σε παράλληλη λειτουργία και η λειτουργία μικροδικτύου διευρύνουν σημαντικά τις δυνατότητες σε σχέση με έναν συμβατικό φωτοβολταϊκό αντιστροφέα.

Με προστασία IP66, AFCI, συνδεσιμότητα WiFi/LAN/Bluetooth, οθόνη LCD και ευρεία συμβατότητα με μπαταρίες χαμηλής τάσης, ο GoodWe ES Uniq 8 kW αποτελεί μια ιδιαίτερα ολοκληρωμένη λύση για οικιακά έργα που επιδιώκουν να συνδυάσουν ηλιακή παραγωγή, αποθήκευση, ηλεκτρική εφεδρεία και έξυπνη διαχείριση ενέργειας.

Σημαντικό: η μπαταρία, τα φωτοβολταϊκά πάνελ, οι εξωτερικές προστασίες και τα υπόλοιπα στοιχεία της εγκατάστασης πρέπει να είναι συμβατά με τον αντιστροφέα και να διαστασιολογούνται σύμφωνα με τις προδιαγραφές της GoodWe και την ισχύουσα νομοθεσία. Για μπαταρίες τρίτων κατασκευαστών πρέπει να συμβουλεύεστε την τρέχουσα λίστα συμβατότητας του κατασκευαστή.
