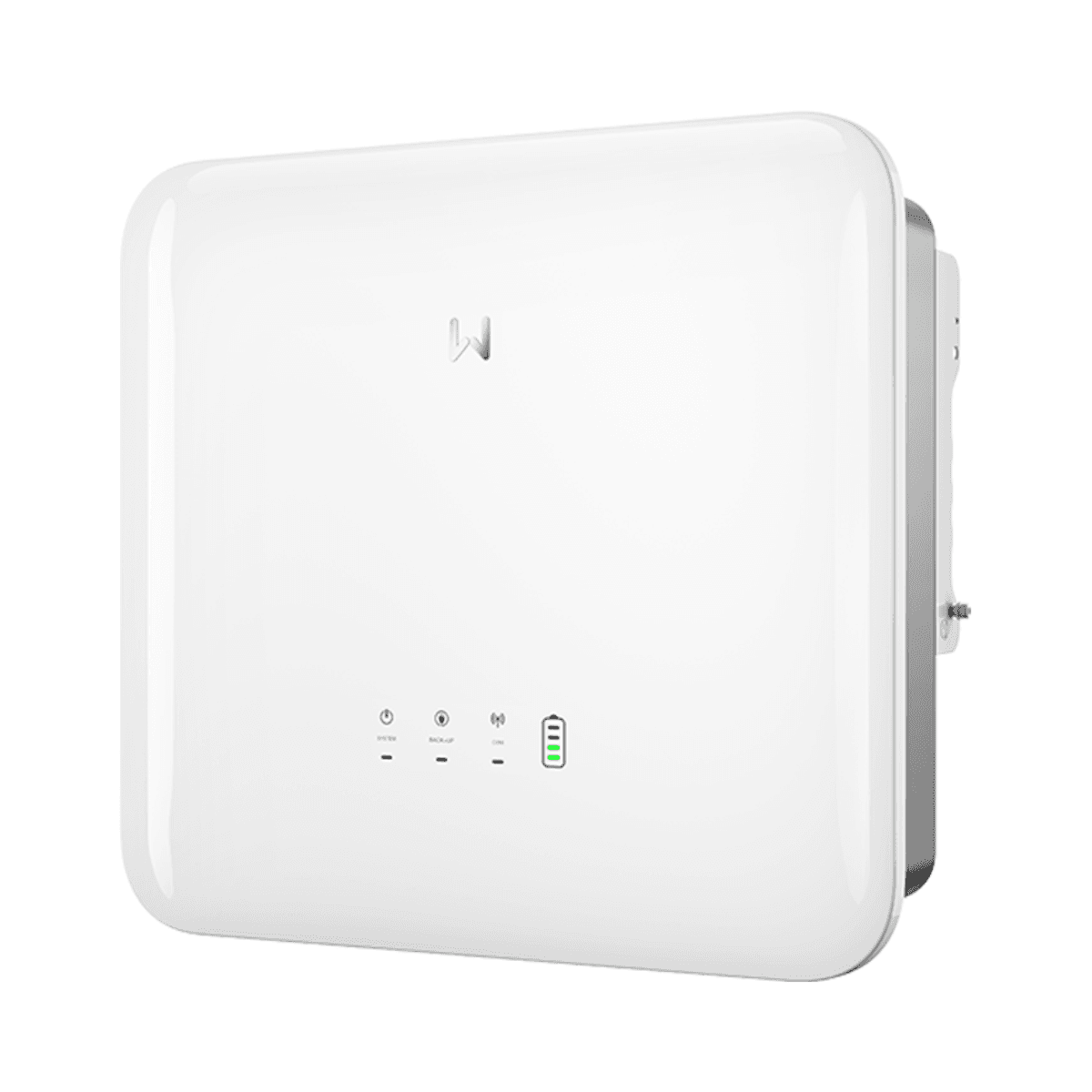

Τριφασικός υβριδικός ηλιακός μετατροπέας 15 kW 2 MPPT GoodWe GW15K-ET-20

Ο GoodWe GW15K-ET-20 είναι ένας τριφασικός υβριδικός ηλιακός αντιστροφέας 15 kW της σειράς ET G2, σχεδιασμένος για φωτοβολταϊκές εγκαταστάσεις με αποθήκευση ενέργειας. Συνδυάζει διαχείριση παραγωγής από φωτοβολταϊκά, φόρτιση και εκφόρτιση μπαταριών υψηλής τάσης και ισχυρή έξοδο εφεδρείας, επιτρέποντας την αύξηση της ιδιοκατανάλωσης και τη διατήρηση τροφοδοσίας συμβατών φορτίων σε περίπτωση διακοπής του δικτύου ηλεκτρικής ενέργειας.

Αυτό το μοντέλο ενσωματώνει 3 ανεξάρτητους ιχνηλάτες MPPT, υποστηρίζει έως 24.000 W φωτοβολταϊκής ισχύος εισόδου και λειτουργεί με μπαταρίες ιόντων λιθίου υψηλής τάσης σε εύρος 150 έως 720 V. Η μέγιστη απόδοσή του φτάνει το 98,2% και διαθέτει συνδεσιμότητα WiFi, LAN και Bluetooth, προστασία IP66 και φυσική ψύξη με συναγωγή.

Τριφασικός υβριδικός αντιστροφέας 15 kW

Ο GW15K-ET-20 προσφέρει ονομαστική ισχύ εξόδου 15.000 W και ονομαστική και μέγιστη φαινόμενη ισχύ προς το δίκτυο 15.000 VA. Είναι σχεδιασμένος για τριφασικά δίκτυα 380/400 V με σύνδεση 3L/N/PE και μπορεί να λειτουργεί σε ονομαστικές συχνότητες 50 ή 60 Hz.

Το μέγιστο ρεύμα εξόδου προς το δίκτυο είναι 21,7 A. Ο συντελεστής ισχύος μπορεί να ρυθμιστεί από 0,8 χωρητικό έως 0,8 επαγωγικό και η μέγιστη ολική αρμονική παραμόρφωση διατηρείται κάτω από 3%.

3 MPPT για μεγαλύτερη φωτοβολταϊκή ευελιξία

Σε αντίθεση με ό,τι αναφέρεται αρχικά στον παρεχόμενο τίτλο, η επίσημη τεκμηρίωση της GoodWe επιβεβαιώνει ότι ο GW15K-ET-20 διαθέτει 3 ανεξάρτητους ιχνηλάτες MPPT, με μία φωτοβολταϊκή σειρά ανά MPPT.

Αυτή η διαμόρφωση επιτρέπει την κατανομή των ηλιακών πάνελ σε τρεις ομάδες με διαφορετικό προσανατολισμό, κλίση ή συνθήκες ηλιοφάνειας. Κάθε MPPT πραγματοποιεί ανεξάρτητα την παρακολούθηση του σημείου μέγιστης ισχύος, διευκολύνοντας τον σχεδιασμό εγκαταστάσεων με σύνθετες στέγες.

Ο αντιστροφέας δέχεται μέγιστη φωτοβολταϊκή ισχύ εισόδου 24.000 W, μέγιστη τάση εισόδου 1.000 V και εύρος λειτουργίας MPPT 120 έως 850 V. Η ονομαστική τάση εισόδου είναι 620 V και η τάση εκκίνησης είναι 150 V.

Συμβατός με φωτοβολταϊκά πάνελ υψηλής ισχύος

Κάθε MPPT δέχεται μέγιστο ρεύμα εισόδου 16 A και μέγιστο ρεύμα βραχυκυκλώματος 24 A. Αυτά τα χαρακτηριστικά επιτρέπουν την ενσωμάτωση σύγχρονων φωτοβολταϊκών πάνελ υψηλής ισχύος, εφόσον ο σχεδιασμός του string τηρεί τα ηλεκτρικά όρια που ορίζει η GoodWe.

Έτοιμος για μπαταρίες υψηλής τάσης

Ως υβριδικός αντιστροφέας, ο GoodWe GW15K-ET-20 ενσωματώνει ειδική είσοδο για συμβατές μπαταρίες ιόντων λιθίου. Το εύρος τάσης μπαταρίας εκτείνεται από 150 έως 720 V, με ονομαστική τάση 500 V.

Το μέγιστο συνεχές ρεύμα φόρτισης και εκφόρτισης είναι 40 A. Για αυτό το μοντέλο, η GoodWe δηλώνει μέγιστη ισχύ φόρτισης 24.000 W και μέγιστη ισχύ εκφόρτισης 16.500 W.

Η επικοινωνία με το σύστημα διαχείρισης μπαταρίας BMS πραγματοποιείται μέσω RS485 ή CAN, επιτρέποντας τον συντονισμό της λειτουργίας του αντιστροφέα και της συμβατής μπαταρίας.

Έξοδος backup 15 kVA

Ένα από τα βασικά πλεονεκτήματα της σειράς ET G2 είναι η δυνατότητα εφεδρείας. Ο GW15K-ET-20 διαθέτει έξοδο backup με ονομαστική φαινόμενη ισχύ 15.000 VA, ώστε να μπορεί να διατηρεί τροφοδοτημένα επιλεγμένα φορτία όταν διακόπτεται η παροχή από το δίκτυο, εφόσον υπάρχει επαρκής διαθέσιμη ενέργεια στην μπαταρία ή στο φωτοβολταϊκό πεδίο.

Σε λειτουργία χωρίς δίκτυο μπορεί να παρέχει έως 15.000 VA συνεχώς και να φτάνει προσωρινά έως 18.000 VA για 60 δευτερόλεπτα. Αυτή η πρόσθετη δυνατότητα διευκολύνει την εκκίνηση και λειτουργία ορισμένων συσκευών με στιγμιαίες απαιτήσεις υψηλότερες από την ονομαστική τους κατανάλωση.

Η GoodWe καθορίζει για τη σειρά ET G2 μεταγωγή backup αντίστοιχη με σύστημα SAI/UPS, με χρόνο μικρότερο από 10 ms, σχεδιασμένη για τη μείωση των διακοπών στα φορτία που είναι συνδεδεμένα στην έξοδο backup.

Τριφασική λειτουργία με μη ισορροπημένα φορτία

Η σειρά ET G2 είναι έτοιμη να λειτουργεί με τριφασικά μη ισορροπημένα φορτία, ένα σημαντικό χαρακτηριστικό σε κατοικίες και μικρές επαγγελματικές εγκαταστάσεις όπου η κατανάλωση δεν κατανέμεται ισόποσα στις τρεις φάσεις.

Η GoodWe προβλέπει δυνατότητα 100% μη ισορροπημένης παροχής, επιτρέποντας πιο ευέλικτη διαχείριση των φορτίων εντός των ηλεκτρικών και ρυθμιστικών ορίων που έχουν καθοριστεί για το σύστημα.

Μέγιστη απόδοση 98,2%

Ο GoodWe GW15K-ET-20 επιτυγχάνει μέγιστη απόδοση 98,2% και ευρωπαϊκή απόδοση 97,5%. Η μέγιστη απόδοση στη διαδικασία μπαταρία-δίκτυο είναι 97,5%, ενώ η απόδοση παρακολούθησης MPPT φτάνει το 99,5%.

Αυτές οι επιδόσεις στοχεύουν στην ελαχιστοποίηση των απωλειών κατά τη μετατροπή ενέργειας και στην αποδοτική αξιοποίηση τόσο της φωτοβολταϊκής παραγωγής όσο και της αποθηκευμένης ενέργειας.

Ενσωματωμένες προστασίες

Ο αντιστροφέας ενσωματώνει διάφορες λειτουργίες προστασίας και παρακολούθησης για το φωτοβολταϊκό πεδίο, την μπαταρία και τη σύνδεση με το δίκτυο.

• Ανίχνευση αντίστασης μόνωσης φωτοβολταϊκού: ενσωματωμένη.
• Παρακολούθηση υπολειπόμενου ρεύματος: ενσωματωμένη.
• Προστασία από αντίστροφη πολικότητα DC: ενσωματωμένη.
• Προστασία από αντίστροφη πολικότητα μπαταρίας: ενσωματωμένη.
• Προστασία anti-islanding: ενσωματωμένη.
• Προστασία από υπερένταση AC: ενσωματωμένη.
• Προστασία από βραχυκύκλωμα AC: ενσωματωμένη.
• Προστασία από υπέρταση AC: ενσωματωμένη.
• Διακόπτης συνεχούς ρεύματος: ενσωματωμένος.
• Προστασία από υπερτάσεις DC: SPD Τύπου II.
• Προστασία από υπερτάσεις AC: SPD Τύπου II.
• Απομακρυσμένη απενεργοποίηση: ενσωματωμένη.
• PV AFCI 3.0: διαθέσιμο προαιρετικά.

WiFi, LAN, Bluetooth, RS485 και CAN

Ο GW15K-ET-20 προσφέρει διαφορετικές διεπαφές επικοινωνίας για ενσωμάτωση σε συστήματα παρακολούθησης και διαχείρισης ενέργειας. Η επικοινωνία με την πλατφόρμα γίνεται μέσω WiFi, LAN και Bluetooth, ενώ ο μετρητής ενέργειας χρησιμοποιεί RS485.

Για την επικοινωνία με το σύστημα BMS της μπαταρίας διαθέτει διεπαφές RS485 και CAN. Η συσκευή ενσωματώνει ενδείξεις LED και επιτρέπει ρύθμιση και εποπτεία μέσω WLAN και της συμβατής εφαρμογής της GoodWe.

Ενσωματωμένος έξυπνος μετρητής

Η GoodWe παρουσιάζει τη σειρά ET G2 με ενσωματωμένο έξυπνο μετρητή, διευκολύνοντας την παρακολούθηση των ενεργειακών ροών μεταξύ φωτοβολταϊκής παραγωγής, μπαταρίας, καταναλώσεων και δικτύου ηλεκτρικής ενέργειας. Αυτές οι πληροφορίες επιτρέπουν στο σύστημα να διαχειρίζεται τις διαφορετικές πηγές ενέργειας και να βελτιστοποιεί στρατηγικές ιδιοκατανάλωσης.

Προστασία IP66 και φυσική ψύξη

Ο αντιστροφέας διαθέτει βαθμό προστασίας IP66, προσφέροντας υψηλή αντοχή απέναντι στην είσοδο σκόνης και νερού. Είναι σχεδιασμένος για επιτοίχια τοποθέτηση και μπορεί να λειτουργεί σε εύρος θερμοκρασίας περιβάλλοντος από -35 έως +60 °C.

Η ψύξη πραγματοποιείται με φυσική συναγωγή, αποφεύγοντας την ανάγκη ανεμιστήρων για τη συνήθη απαγωγή θερμότητας. Η συσκευή δέχεται σχετική υγρασία από 0 έως 100% και μέγιστο υψόμετρο λειτουργίας 4.000 μέτρα.

Τεχνικά χαρακτηριστικά του GoodWe GW15K-ET-20

• Μάρκα: GoodWe.
• Κωδικός: GW15K-ET-20.
• Σειρά: ET G2.
• Τύπος: υβριδικός ηλιακός αντιστροφέας.
• Δίκτυο: τριφασικό.
• Ονομαστική ισχύς εξόδου: 15.000 W.
• Ονομαστική φαινόμενη ισχύς προς το δίκτυο: 15.000 VA.
• Μέγιστη φαινόμενη ισχύς προς το δίκτυο: 15.000 VA.
• Ονομαστική τάση εξόδου: 400 / 380 V, 3L/N/PE.
• Ονομαστική συχνότητα: 50 / 60 Hz.
• Μέγιστο ρεύμα εξόδου προς το δίκτυο: 21,7 A.
• Συντελεστής ισχύος: από 0,8 χωρητικό έως 0,8 επαγωγικό.
• Ολική αρμονική παραμόρφωση: <3%.
• Αριθμός MPPT: 3.
• Strings ανά MPPT: 1.
• Μέγιστη φωτοβολταϊκή ισχύς εισόδου: 24.000 W.
• Μέγιστη τάση εισόδου FV: 1.000 V.
• Εύρος τάσης MPPT: 120-850 V.
• Τάση εκκίνησης FV: 150 V.
• Ονομαστική τάση FV: 620 V.
• Μέγιστο ρεύμα εισόδου ανά MPPT: 16 A.
• Μέγιστο ρεύμα βραχυκυκλώματος ανά MPPT: 24 A.
• Τύπος μπαταρίας: ιόντων λιθίου.
• Αριθμός εισόδων μπαταρίας: 1.
• Εύρος τάσης μπαταρίας: 150-720 V.
• Ονομαστική τάση μπαταρίας: 500 V.
• Τάση εκκίνησης μπαταρίας: 150 V.
• Μέγιστο συνεχές ρεύμα φόρτισης: 40 A.
• Μέγιστο συνεχές ρεύμα εκφόρτισης: 40 A.
• Μέγιστη ισχύς φόρτισης: 24.000 W.
• Μέγιστη ισχύς εκφόρτισης: 16.500 W.
• Ονομαστική ισχύς backup: 15.000 VA.
• Μέγιστη ισχύς backup χωρίς δίκτυο: 15.000 VA συνεχώς / 18.000 VA για 60 s.
• Μέγιστο ρεύμα στην έξοδο εφεδρείας: 21,7 A / 26,1 A για 60 s.
• Χρόνος μεταγωγής backup: <10 ms σύμφωνα με τη GoodWe.
• Μέγιστη απόδοση: 98,2%.
• Ευρωπαϊκή απόδοση: 97,5%.
• Μέγιστη απόδοση μπαταρία-δίκτυο: 97,5%.
• Απόδοση MPPT: 99,5%.
• Επικοινωνία με BMS: RS485 και CAN.
• Επικοινωνία με μετρητή: RS485.
• Συνδεσιμότητα με πλατφόρμα: WiFi, LAN και Bluetooth.
• Διεπαφή χρήστη: LED, WLAN και εφαρμογή.
• Προστασία από υπερτάσεις DC: Τύπου II.
• Προστασία από υπερτάσεις AC: Τύπου II.
• AFCI 3.0: προαιρετικό.
• Ψύξη: φυσική συναγωγή.
• Βαθμός προστασίας: IP66.
• Θερμοκρασία λειτουργίας: -35 έως +60 °C.
• Σχετική υγρασία: 0-100%.
• Μέγιστο υψόμετρο: 4.000 m.
• Τοπολογία: χωρίς μετασχηματιστή.
• Τοποθέτηση: επιτοίχια.
• Διαστάσεις: 496 x 460 x 221 mm.
• Βάρος: 25 kg.

Ολοκληρωμένη διαχείριση παραγωγής, αποθήκευσης και εφεδρείας

Ο GoodWe GW15K-ET-20 συγκεντρώνει σε μία μόνο συσκευή τη μετατροπή της φωτοβολταϊκής ενέργειας, τη διαχείριση μπαταριών υψηλής τάσης και μια τριφασική έξοδο εφεδρείας 15 kVA. Τα τρία MPPT επιτρέπουν τον σχεδιασμό ηλιακών πεδίων με διαφορετικούς προσανατολισμούς, ενώ η φωτοβολταϊκή είσοδος έως 24 kW παρέχει μεγάλο περιθώριο για τη διαστασιολόγηση της εγκατάστασης.

Ο συνδυασμός 15 kW ονομαστικής ισχύος, μέγιστης απόδοσης 98,2%, μπαταρίας 150 έως 720 V, backup με γρήγορη μεταγωγή, προστασίας IP66 και συνδεσιμότητας WiFi, LAN και Bluetooth καθιστά τον GW15K-ET-20 μια ιδιαίτερα ολοκληρωμένη λύση για τριφασικές φωτοβολταϊκές εγκαταστάσεις με αποθήκευση και αναζήτηση μεγαλύτερης ενεργειακής αυτονομίας.

Σημαντικό: η μπαταρία, το φωτοβολταϊκό πεδίο, οι εξωτερικές προστασίες και τα υπόλοιπα στοιχεία της εγκατάστασης πρέπει να επιλέγονται από συμβατές λύσεις και να διαστασιολογούνται σύμφωνα με τις προδιαγραφές της GoodWe και την ισχύουσα νομοθεσία.
