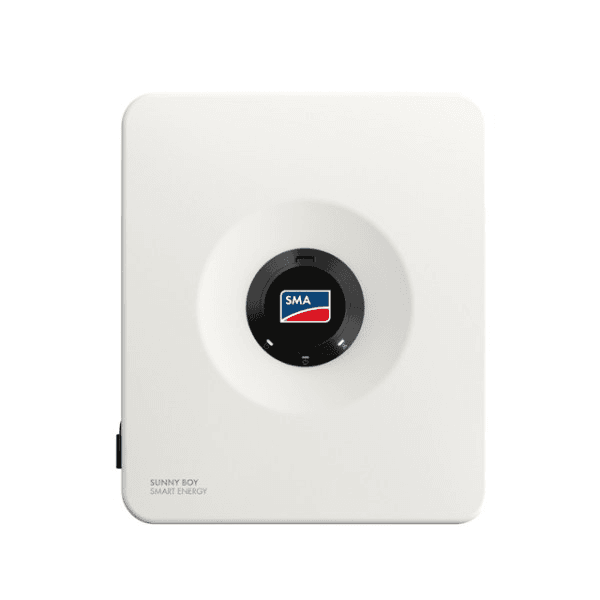

Μονοφασικός υβριδικός ηλιακός μετατροπέας 6 kW SMA Sunny Boy Smart Energy

Ο υβριδικός μονοφασικός ηλιακός μετατροπέας SMA Sunny Boy Smart Energy 6.0 SBSE6.0-50 ενσωματώνει σε μία μόνο συσκευή τις λειτουργίες φωτοβολταϊκού μετατροπέα και μετατροπέα μπαταρίας, επιτρέποντας την παραγωγή, αποθήκευση και διαχείριση της ηλιακής ενέργειας μιας κατοικίας. Προσφέρει ονομαστική ισχύ εξόδου 6.000 watt, διαθέτει 3 ανεξάρτητους ιχνηλάτες σημείου μέγιστης ισχύος και υποστηρίζει εγκατεστημένη φωτοβολταϊκή ισχύ έως 12.000 watt peak.

Η σύνδεσή του για μπαταρίες υψηλής τάσης επιτρέπει την αποθήκευση των φωτοβολταϊκών πλεονασμάτων και τη μεταγενέστερη αξιοποίησή τους, αυξάνοντας την εκμετάλλευση της ενέργειας που παράγει η εγκατάσταση. Επιπλέον, ενσωματώνει προηγμένες λειτουργίες διαχείρισης ενέργειας, βελτιστοποίησης παραγωγής, παρακολούθησης και εφεδρικής τροφοδοσίας, αποτελώντας μέρος του οικοσυστήματος SMA Home Energy Solution.

Υβριδικός μετατροπέας δύο σε ένα για ηλιακή ενέργεια και αποθήκευση

Ο Sunny Boy Smart Energy συνδυάζει σε μία συσκευή έναν φωτοβολταϊκό μετατροπέα και έναν μετατροπέα μπαταρίας. Η ενέργεια που προέρχεται από τα ηλιακά πάνελ μπορεί να μετατραπεί απευθείας σε εναλλασσόμενο ρεύμα για την τροφοδοσία των καταναλώσεων της κατοικίας ή να εγχυθεί στο δίκτυο, ενώ μπορεί επίσης να χρησιμοποιηθεί για τη φόρτιση συμβατής μπαταρίας.

Όταν η εγκατάσταση χρειάζεται αποθηκευμένη ενέργεια, ο μετατροπέας μετατρέπει το συνεχές ρεύμα που παρέχει η μπαταρία σε εναλλασσόμενο ρεύμα συμβατό με την ηλεκτρική εγκατάσταση.

Η SMA επιτρέπει τη χρήση αυτού του μοντέλου ως υβριδικού μετατροπέα, φωτοβολταϊκού μετατροπέα ή μετατροπέα μπαταρίας, προσφέροντας ευελιξία τόσο για νέες εγκαταστάσεις όσο και για διαφορετικές διαμορφώσεις αποθήκευσης ενέργειας.

Ονομαστική ισχύς 6 κιλοβάτ σε μονοφασική σύνδεση

Το μοντέλο SBSE6.0-50 παρέχει ονομαστική ενεργό ισχύ 6.000 watt στα 230 volt και 50 hertz, με μέγιστη φαινόμενη ισχύ 6.000 voltampere.

Η ονομαστική τάση εναλλασσόμενου ρεύματος είναι 230 ή 240 volt, με εύρος λειτουργίας από 184 έως 253 volt. Το ονομαστικό ρεύμα εξόδου είναι 26,1 ampere και το μέγιστο ρεύμα φτάνει τα 30 ampere.

Ο συντελεστής ισχύος είναι 1 στην ονομαστική ισχύ και μπορεί να ρυθμιστεί εντός του εύρους που προβλέπει ο κατασκευαστής, ώστε να προσαρμόζεται στις απαιτήσεις του ηλεκτρικού δικτύου.

Έως 12 κιλοβάτ peak φωτοβολταϊκής ισχύος

Παρότι η ονομαστική ισχύς εξόδου του είναι 6 κιλοβάτ, ο Sunny Boy Smart Energy 6.0 υποστηρίζει μέγιστη ισχύ φωτοβολταϊκών πλαισίων 12.000 watt peak.

Αυτή η δυνατότητα επιτρέπει την υπερδιαστασιολόγηση του φωτοβολταϊκού πεδίου σε σχέση με την ονομαστική ισχύ του μετατροπέα, μια στρατηγική που μπορεί να ευνοήσει μεγαλύτερη παραγωγή σε ώρες με μειωμένη ηλιακή ακτινοβολία και να αυξήσει την ετήσια αξιοποίηση της εγκατάστασης.

3 ανεξάρτητοι ιχνηλάτες MPP

Ο μετατροπέας ενσωματώνει 3 ανεξάρτητους ιχνηλάτες σημείου μέγιστης ισχύος, με μία είσοδο ανά ιχνηλάτη. Αυτή η διαμόρφωση διευκολύνει την εγκατάσταση ομάδων πλαισίων με διαφορετικό προσανατολισμό, κλίση ή συνθήκες παραγωγής.

Οι είσοδοι A και B μπορούν να διαμορφωθούν για παράλληλη λειτουργία υπό τις συνθήκες και τις εκδόσεις firmware που υποστηρίζονται από τη SMA.

Ευρύ εύρος τάσης φωτοβολταϊκών

• Μέγιστη φωτοβολταϊκή ισχύς: 12.000 watt peak.
• Μέγιστη τάση εισόδου: 600 volt.
• Ελάχιστη τάση εισόδου: 60 volt.
• Τάση εκκίνησης: 66 volt.
• Εύρος παρακολούθησης σημείου μέγιστης ισχύος: μεταξύ 60 και 480 volt.
• Αριθμός ανεξάρτητων ιχνηλατών MPP: 3.
• Αριθμός εισόδων ανά ιχνηλάτη MPP: 1.
• Μέγιστο ωφέλιμο ρεύμα ανά είσοδο: 15 ampere.
• Μέγιστο ρεύμα βραχυκυκλώματος ανά είσοδο: 30 ampere.
• Μέγιστο ρεύμα βραχυκυκλώματος σε όλες τις εισόδους: 60 ampere.

Σύνδεση για μπαταρία υψηλής τάσης

Ο SMA Sunny Boy Smart Energy ενσωματώνει μία ανεξάρτητη είσοδο για μπαταρία ιόντων λιθίου. Το επιτρεπόμενο εύρος τάσης είναι μεταξύ 90 και 500 volt, επομένως έχει σχεδιαστεί για συμβατά συστήματα αποθήκευσης υψηλής τάσης.

Η SMA ορίζει ότι πρέπει να χρησιμοποιούνται μόνο μπαταρίες εγκεκριμένες από τον κατασκευαστή. Μεταξύ των συμβατών λύσεων περιλαμβάνεται η SMA Home Storage, καθώς και ορισμένες μπαταρίες υψηλής τάσης άλλων κατασκευαστών που περιλαμβάνονται στην τρέχουσα λίστα συμβατότητας της SMA.

Γρήγορη φόρτιση της μπαταρίας

Η είσοδος μπαταρίας υποστηρίζει μέγιστο ρεύμα φόρτισης και εκφόρτισης 30 ampere. Για το μοντέλο SBSE6.0-50, η μέγιστη ισχύς φόρτισης φτάνει τα 10.000 watt, ενώ η μέγιστη ισχύς εκφόρτισης που αναφέρεται είναι 6.316 watt.

• Τύπος μπαταρίας: ιόντων λιθίου συμβατή και εγκεκριμένη από τη SMA.
• Αριθμός ανεξάρτητων εισόδων μπαταρίας: 1.
• Εύρος τάσης μπαταρίας: μεταξύ 90 και 500 volt.
• Μέγιστο ρεύμα φόρτισης: 30 ampere.
• Μέγιστο ρεύμα εκφόρτισης: 30 ampere.
• Μέγιστο ρεύμα βραχυκυκλώματος: 55 ampere.
• Μέγιστη ισχύς φόρτισης: 10.000 watt.
• Μέγιστη ισχύς εκφόρτισης: 6.316 watt.

Ενσωματωμένη εφεδρική τροφοδοσία

Ο Sunny Boy Smart Energy ενσωματώνει λειτουργία χειροκίνητης εφεδρικής τροφοδοσίας που μπορεί να χρησιμοποιηθεί κατά τη διάρκεια διακοπής του δημόσιου δικτύου για την τροφοδοσία συγκεκριμένων φορτίων μέσω της διαθέσιμης ενέργειας της μπαταρίας και της φωτοβολταϊκής εγκατάστασης.

Η έξοδος εφεδρικής τροφοδοσίας παρέχει ονομαστική ισχύ έως 3.680 watt στα 230 volt. Η ενεργοποίηση αυτής της λειτουργίας γίνεται χειροκίνητα και απαιτεί η ηλεκτρική εγκατάσταση να είναι προετοιμασμένη σύμφωνα με τις οδηγίες της SMA.

Διαθέσιμη αυτόματη εφεδρεία μέσω αξεσουάρ

Ο μετατροπέας είναι επίσης έτοιμος να αποτελέσει μέρος ενός αυτόματου συστήματος εφεδρείας μέσω συμβατών αξεσουάρ SMA. Αυτή η λειτουργία απαιτεί πρόσθετο υλικό και δεν πρέπει να συγχέεται με την ενσωματωμένη έξοδο εφεδρικής τροφοδοσίας.

Σε συμβατή διαμόρφωση εφεδρείας, η SMA ορίζει για τον μετατροπέα μονοφασική ονομαστική ισχύ εφεδρείας έως 7.300 watt, με προσωρινά υψηλότερη ικανότητα για ορισμένες αιχμές κατανάλωσης.

Τα διαθέσιμα αξεσουάρ εφεδρείας για τη σειρά περιλαμβάνουν λύσεις όπως SMA Backup 1P και SMA Backup 3P, των οποίων η επιλογή πρέπει να γίνεται σύμφωνα με τον σχεδιασμό της εγκατάστασης.

Μέγιστη απόδοση 98,1%

Ο Sunny Boy Smart Energy επιτυγχάνει μέγιστη απόδοση 98,1%, επιτρέποντας τη μετατροπή της φωτοβολταϊκής ενέργειας με μειωμένες ηλεκτρικές απώλειες.

Το σύστημα χρησιμοποιεί αρχιτεκτονική χωρίς μετασχηματιστή και ψύξη μέσω φυσικής συναγωγής, αποφεύγοντας την ανάγκη για ανεμιστήρες κατά τη συνήθη λειτουργία.

Οι τυπικές ακουστικές εκπομπές κυμαίνονται περίπου στα 35 decibel, γεγονός που ευνοεί την εγκατάστασή του σε οικιακά περιβάλλοντα.

SMA ShadeFix για βελτιστοποίηση της ηλιακής παραγωγής

Ο μετατροπέας ενσωματώνει το SMA ShadeFix, την ενσωματωμένη τεχνολογία διαχείρισης σκίασης της SMA. Η λειτουργία αυτή αναλύει τη συμπεριφορά του φωτοβολταϊκού πεδίου και βελτιστοποιεί το σημείο λειτουργίας των πλαισίων όταν υπάρχουν μερικές σκιές ή άλλες συνθήκες που επηρεάζουν την καμπύλη παραγωγής.

Η λειτουργία ενσωματώνεται απευθείας στο λογισμικό του μετατροπέα και δεν απαιτεί μεμονωμένους βελτιστοποιητές εγκατεστημένους σε κάθε πλαίσιο για να εκτελέσει τη λειτουργία διαχείρισης του σημείου μέγιστης ισχύος.

SMA ArcFix για ανίχνευση ηλεκτρικών τόξων

Ο Sunny Boy Smart Energy ενσωματώνει το SMA ArcFix, ένα σύστημα ανίχνευσης ηλεκτρικών τόξων σε συνεχές ρεύμα. Η συσκευή παρακολουθεί τη φωτοβολταϊκή εγκατάσταση και μπορεί να διακόψει την έγχυση ενέργειας όταν εντοπίσει τις συνθήκες που σχετίζονται με ηλεκτρικό τόξο.

Αυτή η λειτουργία αποτελεί μέρος των ενσωματωμένων προστασιών της SMA για την αύξηση της λειτουργικής ασφάλειας της φωτοβολταϊκής εγκατάστασης.

Ενσωματωμένες ηλεκτρικές προστασίες

Ο μετατροπέας ενσωματώνει διάφορα εσωτερικά συστήματα παρακολούθησης και προστασίας για τη φωτοβολταϊκή εγκατάσταση, τη μπαταρία και τη σύνδεση στο δίκτυο.

• Διάταξη αποσύνδεσης στην πλευρά εισόδου.
• Ανίχνευση ηλεκτρικού τόξου μέσω SMA ArcFix.
• Παρακολούθηση σφαλμάτων γείωσης.
• Παρακολούθηση του ηλεκτρικού δικτύου.
• Προστασία από αντίστροφη πολικότητα σε συνεχές ρεύμα.
• Ικανότητα έναντι βραχυκυκλωμάτων σε εναλλασσόμενο ρεύμα.
• Μονάδα παρακολούθησης υπολειμματικού ρεύματος ευαίσθητη σε όλα τα ρεύματα.
• Ηλεκτρική κλάση προστασίας I.
• Κατηγορία υπέρτασης III στο δίκτυο.
• Κατηγορία υπέρτασης II στη μπαταρία και στο φωτοβολταϊκό πεδίο.

Επίσης επιτρέπει την εξωτερική προσθήκη προστασίας από υπερτάσεις συνεχούς ρεύματος τύπου II με παρακολούθηση μέσω συμβατών λύσεων.

Παρακολούθηση και έξυπνη διαχείριση ενέργειας

Το SBSE6.0-50 ενσωματώνει διαφορετικές διεπαφές επικοινωνίας που επιτρέπουν την παρακολούθηση της φωτοβολταϊκής παραγωγής, της μπαταρίας και των ενεργειακών ροών του συστήματος.

Διαθέτει συνδεσιμότητα Wi-Fi και Ethernet και μπορεί να ενσωματωθεί με πλατφόρμες και συσκευές του οικοσυστήματος SMA, όπως τα Sunny Portal powered by ennexOS, SMA Energy App, SMA 360° App, SMA Energy Meter και Sunny Home Manager.

Διεπαφές και πρωτόκολλα επικοινωνίας

• Wi-Fi: ενσωματωμένο.
• Ethernet: ενσωματωμένο, με 2 θύρες.
• Επικοινωνία με μπαταρία μέσω CAN: ενσωματωμένη.
• RS-485: ενσωματωμένο.
• Modbus SMA και SunSpec: συμβατό.
• Modbus RTU: συμβατό.
• SMA Speedwire και Webconnect: συμβατά.
• SMA Battery Interface: ενσωματωμένο.
• Ψηφιακή έξοδος: 1 έξοδος μέσω πολυλειτουργικού ρελέ συμβατού με λειτουργία SG Ready.

Μπορεί να λειτουργήσει ως System Manager

Σε εγκαταστάσεις που χρησιμοποιούν SMA Energy Meter, ο Sunny Boy Smart Energy μπορεί να λειτουργήσει ως System Manager, λειτουργώντας ως κεντρική μονάδα για τη διαχείριση ενέργειας του σπιτιού.

Σε αυτή τη διαμόρφωση μπορεί να διαχειρίζεται τις ενεργειακές ροές του συστήματος, να ενσωματώνει τη φωτοβολταϊκή παραγωγή και τη μπαταρία και να διαχειρίζεται έως 3 συσκευές Sunny Boy Smart Energy με μπαταρία μέσα σε συμβατή εγκατάσταση.

Όταν η εγκατάσταση περιλαμβάνει Sunny Home Manager, αυτή η συσκευή αναλαμβάνει τις κεντρικές λειτουργίες διαχείρισης ενέργειας και οι μετατροπείς εντάσσονται ως υποτελείς συσκευές.

Ενσωμάτωση με αντλία θερμότητας και ηλεκτροκίνηση

Το οικοσύστημα SMA επιτρέπει την ενσωμάτωση του μετατροπέα με άλλους καταναλωτές και παραγωγούς ενέργειας της κατοικίας, όπως αντλίες θερμότητας και λύσεις φόρτισης για ηλεκτρικά οχήματα.

Σε συνδυασμό με τα αντίστοιχα στοιχεία διαχείρισης ενέργειας, το σύστημα μπορεί να συντονίζει τη διαθέσιμη ηλιακή ενέργεια, την αποθήκευση και τις διαφορετικές καταναλώσεις, ώστε να αυξάνει την τοπική αξιοποίηση της φωτοβολταϊκής παραγωγής.

Προστασία IP65 για εσωτερική και εξωτερική εγκατάσταση

Ο μετατροπέας διαθέτει βαθμό προστασίας IP65 σύμφωνα με το IEC 60529 και έχει σχεδιαστεί για εγκατάσταση τόσο σε εσωτερικούς όσο και σε εξωτερικούς χώρους, τηρώντας πάντα τις συνθήκες τοποθέτησης που ορίζει η SMA.

Το εύρος θερμοκρασίας λειτουργίας του είναι μεταξύ -25 και 60 βαθμών Κελσίου, με μείωση ισχύος όταν οι θερμικές συνθήκες το απαιτούν.

Μπορεί να λειτουργήσει σε υψόμετρο έως 3.000 μέτρα πάνω από την επιφάνεια της θάλασσας και υποστηρίζει σχετική υγρασία έως 100 τοις εκατό εντός των συνθηκών που ορίζει ο κατασκευαστής.

Διαστάσεις και βάρος

Ο SMA Sunny Boy Smart Energy 6.0 έχει συμπαγή μορφή για έναν μετατροπέα που ενσωματώνει τόσο φωτοβολταϊκά ηλεκτρονικά όσο και διαχείριση μπαταρίας.

• Πλάτος: 500 χιλιοστά.
• Ύψος: 586 χιλιοστά.
• Βάθος: 236 χιλιοστά.
• Βάρος: 17,5 κιλά.
• Ψύξη: φυσική συναγωγή.
• Τυπικές ακουστικές εκπομπές: 35 decibel.
• Βαθμός προστασίας: IP65.

Τεχνικά χαρακτηριστικά του SMA Sunny Boy Smart Energy 6.0 SBSE6.0-50

• Μάρκα: SMA Solar.
• Σειρά: Sunny Boy Smart Energy.
• Κωδικός: SBSE6.0-50.
• Τύπος προϊόντος: μονοφασικός υβριδικός ηλιακός μετατροπέας.
• Λειτουργίες: φωτοβολταϊκός μετατροπέας και μετατροπέας μπαταρίας.
• Ονομαστική ισχύς εξόδου: 6.000 watt.
• Μέγιστη φαινόμενη ισχύς: 6.000 voltampere.
• Ονομαστική τάση εξόδου: 230 ή 240 volt.
• Εύρος τάσης εναλλασσόμενου ρεύματος: μεταξύ 184 και 253 volt.
• Συχνότητα δικτύου: 50 ή 60 hertz.
• Ονομαστικό ρεύμα εξόδου: 26,1 ampere.
• Μέγιστο ρεύμα εξόδου: 30 ampere.
• Μέγιστη απόδοση: 98,1%.
• Μέγιστη φωτοβολταϊκή ισχύς: 12.000 watt peak.
• Μέγιστη φωτοβολταϊκή τάση: 600 volt.
• Εύρος τάσης MPP: μεταξύ 60 και 480 volt.
• Ελάχιστη τάση εισόδου: 60 volt.
• Τάση εκκίνησης: 66 volt.
• Αριθμός ανεξάρτητων ιχνηλατών MPP: 3.
• Μέγιστο ωφέλιμο ρεύμα ανά φωτοβολταϊκή είσοδο: 15 ampere.
• Μέγιστο ρεύμα βραχυκυκλώματος ανά είσοδο: 30 ampere.
• Ανεξάρτητη είσοδος για μπαταρία: 1.
• Τεχνολογία μπαταρίας: ιόντων λιθίου εγκεκριμένη από τη SMA.
• Εύρος τάσης μπαταρίας: μεταξύ 90 και 500 volt.
• Μέγιστο ρεύμα φόρτισης: 30 ampere.
• Μέγιστο ρεύμα εκφόρτισης: 30 ampere.
• Μέγιστη ισχύς φόρτισης μπαταρίας: 10.000 watt.
• Μέγιστη ισχύς εκφόρτισης μπαταρίας: 6.316 watt.
• Ενσωματωμένη εφεδρική τροφοδοσία: ναι.
• Ονομαστική ισχύς εφεδρικής τροφοδοσίας: 3.680 watt.
• Ενεργοποίηση εφεδρικής τροφοδοσίας: χειροκίνητη.
• Αυτόματη εφεδρεία: διαθέσιμη μέσω πρόσθετου συμβατού υλικού SMA.
• SMA ShadeFix: ενσωματωμένο.
• SMA ArcFix: ενσωματωμένο.
• Παρακολούθηση υπολειμματικού ρεύματος: ενσωματωμένη.
• Wi-Fi: ενσωματωμένο.
• Ethernet: ενσωματωμένο.
• Αριθμός θυρών Ethernet: 2.
• RS-485: ενσωματωμένο.
• Επικοινωνία CAN με μπαταρία: ενσωματωμένη.
• Modbus: συμβατό.
• SMA Speedwire και Webconnect: συμβατά.
• Ψηφιακή έξοδος: 1 πολυλειτουργικό ρελέ συμβατό με SG Ready.
• Βαθμός προστασίας: IP65.
• Ηλεκτρική κλάση προστασίας: κλάση I.
• Ψύξη: φυσική συναγωγή.
• Τοπολογία: χωρίς μετασχηματιστή.
• Θερμοκρασία λειτουργίας: μεταξύ -25 και 60 βαθμών Κελσίου.
• Μέγιστο υψόμετρο λειτουργίας: 3.000 μέτρα.
• Πλάτος: 500 χιλιοστά.
• Ύψος: 586 χιλιοστά.
• Βάθος: 236 χιλιοστά.
• Βάρος: 17,5 κιλά.

Υβριδικός μετατροπέας για μέγιστη ιδιοκατανάλωση ηλιακής ενέργειας

Ο SMA Sunny Boy Smart Energy 6.0 SBSE6.0-50 συγκεντρώνει την παραγωγή φωτοβολταϊκής ενέργειας, την αποθήκευση και τη διαχείριση ενέργειας σε έναν μόνο μονοφασικό μετατροπέα. Οι 3 ιχνηλάτες MPP επιτρέπουν τον σχεδιασμό ηλιακών πεδίων με διαφορετικούς προσανατολισμούς, ενώ η δυνατότητα σύνδεσης έως 12.000 watt peak πλαισίων προσφέρει ευελιξία στη διαστασιολόγηση της εγκατάστασης.

Η σύνδεση για μπαταρία υψηλής τάσης, η μέγιστη απόδοση 98,1%, οι λειτουργίες SMA ShadeFix και SMA ArcFix, η εφεδρική τροφοδοσία και η ενσωματωμένη συνδεσιμότητα καθιστούν τον Sunny Boy Smart Energy τον πυρήνα μιας οικιακής φωτοβολταϊκής εγκατάστασης έτοιμης να αξιοποιήσει τόσο την άμεση ηλιακή παραγωγή όσο και την αποθηκευμένη ενέργεια.
