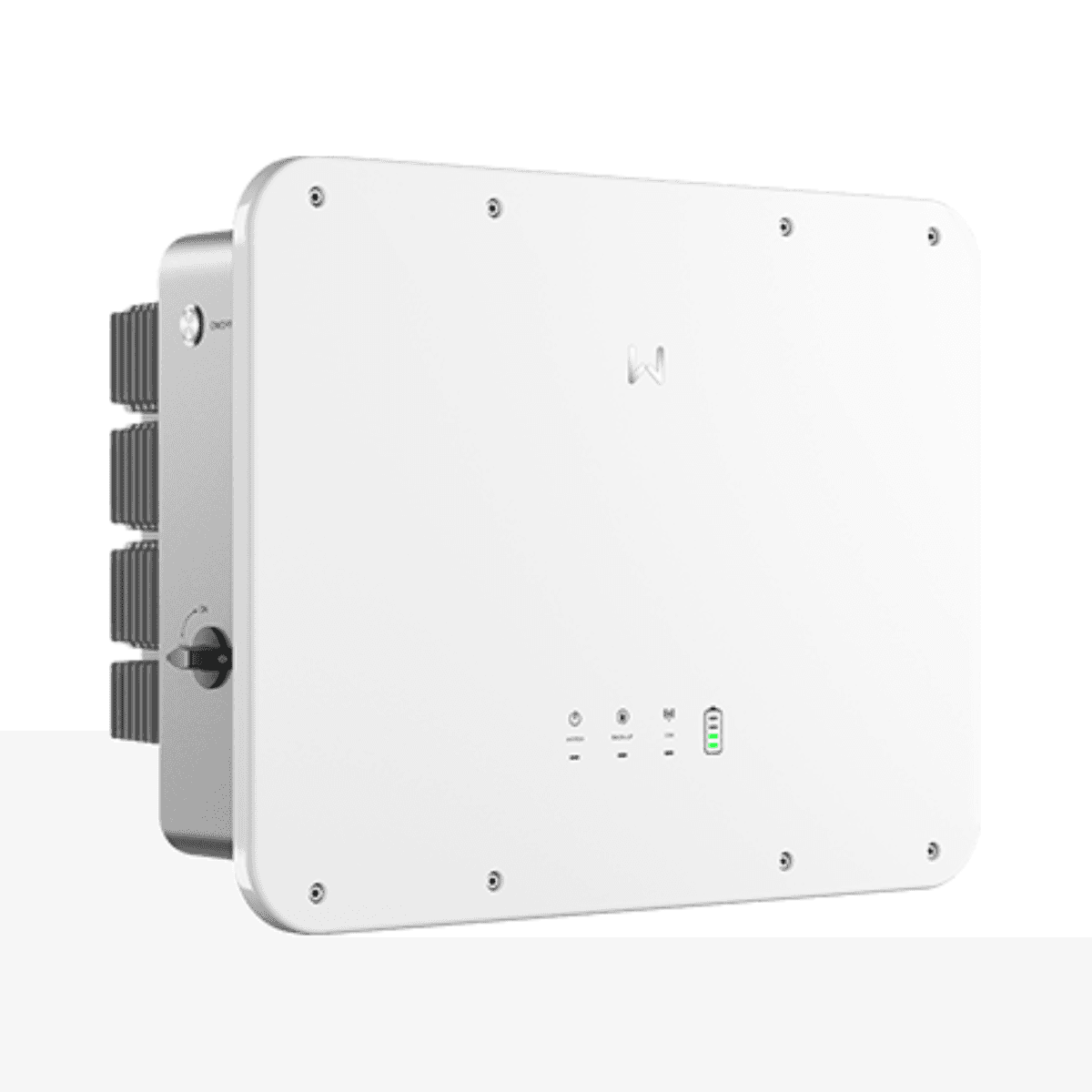

Μονοφασικός υβριδικός ηλιακός μετατροπέας 10 kW 2 MPPT ES Uniq GoodWe GW10K-ES-C10

Ο μονοφασικός υβριδικός ηλιακός μετατροπέας GoodWe GW10K-ES-C10 ανήκει στη σειρά ES Uniq και έχει σχεδιαστεί για οικιακές φωτοβολταϊκές εγκαταστάσεις με αποθήκευση ενέργειας. Προσφέρει ονομαστική ισχύ 10 kW, ενσωματώνει 2 ιχνηλάτες MPPT και επιτρέπει την ολοκληρωμένη διαχείριση της ηλιακής παραγωγής, της κατανάλωσης του σπιτιού, των μπαταριών χαμηλής τάσης, της σύνδεσης στο δίκτυο ηλεκτρικής ενέργειας και μιας εξόδου backup για κρίσιμα φορτία.

Ο GW10K-ES-C10 υποστηρίζει έως 20 kW φωτοβολταϊκής ισχύος εισόδου, λειτουργεί με μπαταρίες 48 V και παρέχει έως 10 kW ισχύ φόρτισης και 11 kW ισχύ εκφόρτισης. Η έξοδος backup 10 kVA, με μεταγωγή αντίστοιχη UPS σε λιγότερο από 4 ms, επιτρέπει τη διατήρηση επιλεγμένων φορτίων σε λειτουργία όταν διακοπεί η παροχή από το δίκτυο. Επιπλέον, διαθέτει προστασία IP66, ενσωματωμένο AFCI και συνδεσιμότητα μέσω RS485, WiFi, LAN και Bluetooth.

Μονοφασικός υβριδικός μετατροπέας 10 kW

Ο GoodWe GW10K-ES-C10 προσφέρει ονομαστική ισχύ εξόδου 10 kW και ονομαστική φαινόμενη ισχύ 10 kVA. Σε λειτουργία συνδεδεμένη στο δίκτυο μπορεί να φτάσει έως 11 kW ενεργού ισχύος και 11 kVA μέγιστης φαινόμενης ισχύος.

Έχει σχεδιαστεί για μονοφασικά δίκτυα 220, 230 ή 240 V και μπορεί να λειτουργεί στα 50 ή 60 Hz. Το μέγιστο ρεύμα εξόδου προς το δίκτυο φτάνει τα 50 A, ενώ ο συντελεστής ισχύος μπορεί να ρυθμιστεί από 0,8 χωρητικό έως 0,8 επαγωγικό.

2 MPPT με τέσσερις εισόδους για φωτοβολταϊκές στοιχειοσειρές

Ο μετατροπέας διαθέτει 2 ανεξάρτητους ιχνηλάτες MPPT και επιτρέπει τη σύνδεση δύο φωτοβολταϊκών strings σε καθέναν από αυτούς. Αυτή η διαμόρφωση 2+2 προσφέρει ευελιξία για την κατανομή των ηλιακών πάνελ σε διαφορετικούς προσανατολισμούς ή ζώνες της στέγης.

Κάθε MPPT υποστηρίζει μέγιστο ρεύμα εισόδου 32 A, με μέγιστο 16 A ανά string, και μέγιστο ρεύμα βραχυκυκλώματος 48 A ανά MPPT. Αυτά τα χαρακτηριστικά διευκολύνουν τη συνδυαστική χρήση του με σύγχρονα φωτοβολταϊκά modules υψηλής ισχύος.

Έως 20 kW φωτοβολταϊκής ισχύος εισόδου

Η GoodWe ορίζει μέγιστη φωτοβολταϊκή ισχύ εισόδου 20 kW για τον GW10K-ES-C10, που αντιστοιχεί σε υπερδιαστασιολόγηση έως 200% σε σχέση με τα 10 kW της ονομαστικής του ισχύος.

Η μέγιστη τάση εισόδου είναι 600 V και το εύρος λειτουργίας παρακολούθησης MPPT βρίσκεται μεταξύ 60 και 550 V. Η ονομαστική τάση εισόδου είναι 360 V και η τάση εκκίνησης είναι 58 V.

Αυτό το περιθώριο επιτρέπει τον σχεδιασμό εγκαταστάσεων με ισχύ modules μεγαλύτερη από την ονομαστική ισχύ του μετατροπέα, τηρώντας πάντα τα όρια τάσης, ρεύματος και διαμόρφωσης που ορίζει η GoodWe.

Μπαταρίες χαμηλής τάσης 48 V

Ο GoodWe ES Uniq GW10K-ES-C10 ενσωματώνει είσοδο για μπαταρίες ιόντων λιθίου ή μολύβδου-οξέος χαμηλής τάσης. Λειτουργεί με ονομαστική τάση μπαταρίας 48 V, εύρος λειτουργίας 40 έως 60 V και τάση εκκίνησης 44,2 V.

Το μέγιστο συνεχές ρεύμα φόρτισης και εκφόρτισης φτάνει τα 200 A. Ο μετατροπέας μπορεί να παρέχει έως 10 kW ισχύ φόρτισης μπαταρίας και έως 11 kW ισχύ εκφόρτισης, προσφέροντας υψηλή δυνατότητα αποθήκευσης και ανάκτησης ενέργειας σε οικιακές εγκαταστάσεις υψηλής κατανάλωσης.

Έξοδος backup 10 kVA με μεταγωγή κάτω από 4 ms

Η έξοδος backup του GW10K-ES-C10 παρέχει ονομαστική φαινόμενη ισχύ 10 kVA. Σε λειτουργία χωρίς δίκτυο μπορεί να φτάσει τα 11 kVA και να υποστηρίξει αιχμή έως 20 kVA για 10 δευτερόλεπτα, χαρακτηριστικό ιδιαίτερα χρήσιμο για την τροφοδοσία συσκευών με υψηλά ρεύματα εκκίνησης.

Η GoodWe ορίζει χρόνο μεταγωγής αντίστοιχο με σύστημα SAI/UPS μικρότερο από 4 ms. Όταν συμβεί διακοπή του δικτύου ηλεκτρικής ενέργειας, το σύστημα μπορεί να μεταφέρει γρήγορα την τροφοδοσία στην έξοδο backup, εφόσον υπάρχει επαρκής ενέργεια διαθέσιμη στην μπαταρία ή στην φωτοβολταϊκή παραγωγή.

Θύρα 3 σε 1 για γεννήτρια, έξυπνα φορτία και φωτοβολταϊκό inverter

Η σειρά ES Uniq ενσωματώνει μια πολυλειτουργική θύρα 3 σε 1 που διευρύνει τις δυνατότητες διαμόρφωσης της εγκατάστασης. Η θύρα αυτή μπορεί να χρησιμοποιηθεί για την ενσωμάτωση γεννήτριας, τη διαχείριση έξυπνων φορτίων ή τη σύνδεση συμβατού φωτοβολταϊκού inverter δικτύου, ανάλογα με τον σχεδιασμό του συστήματος.

Για το μοντέλο GW10K-ES-C10, η είσοδος που προορίζεται για τη γεννήτρια υποστηρίζει ονομαστική φαινόμενη ισχύ 10 kVA και μέγιστη φαινόμενη ισχύ 11 kVA.

Λειτουργία συνδεδεμένη στο δίκτυο και σε αυτόνομη λειτουργία

Ο μετατροπέας μπορεί να χρησιμοποιηθεί τόσο σε εγκαταστάσεις συνδεδεμένες στο δίκτυο όσο και σε διαμορφώσεις off-grid. Αυτή η ευελιξία επιτρέπει τη δημιουργία συστημάτων προσανατολισμένων στην αυτοκατανάλωση, εγκαταστάσεων με αποθήκευση και backup ή λύσεων όπου επιδιώκεται η αύξηση της ενεργειακής αυτονομίας της κατοικίας.

Η σειρά ES Uniq υποστηρίζει επίσης λειτουργία σε μικροδίκτυο, με δυνατότητα συντονισμού με άλλον φωτοβολταϊκό εξοπλισμό για τη διαχείριση διαφορετικών πηγών παραγωγής και κατανάλωσης.

Έως 6 μετατροπείς σε παράλληλη λειτουργία

Η GoodWe επιτρέπει τη σύνδεση έως 6 συμβατών μετατροπέων ES Uniq σε παράλληλη λειτουργία τόσο σε λειτουργία συνδεδεμένη στο δίκτυο όσο και σε αυτόνομη λειτουργία. Αυτό το χαρακτηριστικό διευκολύνει τη δημιουργία επεκτάσιμων εγκαταστάσεων και την μελλοντική αύξηση της διαθέσιμης ισχύος όταν αυξάνονται οι ενεργειακές ανάγκες.

Μέγιστη απόδοση 97,6%

Ο GW10K-ES-C10 επιτυγχάνει μέγιστη απόδοση 97,6% και ευρωπαϊκή απόδοση 96,2%. Η μέγιστη απόδοση στη διαδικασία μπαταρία-δίκτυο είναι 95,5%, ενώ η παρακολούθηση MPPT φτάνει απόδοση 99,9%.

Αυτές οι επιδόσεις επιτρέπουν την αποδοτική αξιοποίηση τόσο της ενέργειας που παράγεται από τα φωτοβολταϊκά modules όσο και της ενέργειας που αποθηκεύεται στις μπαταρίες.

AFCI και ενσωματωμένες ηλεκτρικές προστασίες

Ο GoodWe GW10K-ES-C10 ενσωματώνει διάφορα συστήματα επιτήρησης και ασφάλειας που έχουν σχεδιαστεί για την προστασία του μετατροπέα και της φωτοβολταϊκής εγκατάστασης.

• Παρακολούθηση ρεύματος ανά string FV: ενσωματωμένη.
• Ανίχνευση αντίστασης μόνωσης FV: ενσωματωμένη.
• Παρακολούθηση υπολειπόμενου ρεύματος: ενσωματωμένη.
• Προστασία από αντίστροφη πολικότητα DC: ενσωματωμένη.
• Προστασία anti-island: ενσωματωμένη.
• Προστασία από υπερένταση AC: ενσωματωμένη.
• Προστασία από βραχυκύκλωμα AC: ενσωματωμένη.
• Προστασία από υπέρταση AC: ενσωματωμένη.
• Διακόπτης DC: ενσωματωμένος.
• Προστασία από υπερτάσεις DC: Τύπου III.
• Προστασία από υπερτάσεις AC: Τύπου III.
• AFCI: ενσωματωμένο.
• Απομακρυσμένη απενεργοποίηση: ενσωματωμένη.
• Γρήγορη απενεργοποίηση: προαιρετική.

WiFi, LAN, Bluetooth και RS485

Ο μετατροπέας διαθέτει διαφορετικές διεπαφές επικοινωνίας για τη διευκόλυνση της παρακολούθησης και διαχείρισης της εγκατάστασης. Ενσωματώνει RS485, WiFi, LAN και Bluetooth, καθώς και επικοινωνία CAN με το σύστημα διαχείρισης των μπαταριών.

Είναι συμβατός με τα πρωτόκολλα Modbus RTU και Modbus TCP. Η διεπαφή χρήστη συνδυάζει οθόνη LCD, σύνδεση WLAN και διαχείριση μέσω εφαρμογής, διευκολύνοντας την προβολή παραμέτρων και ενεργειακών ροών του συστήματος.

Προστασία IP66

Ο GoodWe GW10K-ES-C10 διαθέτει βαθμό προστασίας IP66, προσφέροντας υψηλή αντοχή στην είσοδο σκόνης και νερού. Ο επιτοίχιος σχεδιασμός του επιτρέπει την εγκατάσταση σε διαφορετικές εσωτερικές ή εξωτερικές θέσεις που είναι συμβατές με τις συνθήκες που ορίζει η GoodWe.

Μπορεί να λειτουργεί σε θερμοκρασίες περιβάλλοντος από -35 έως +60 °C, σχετική υγρασία έως 95% και μέγιστο υψόμετρο λειτουργίας 3000 μέτρα.

Ψύξη μέσω έξυπνου αερισμού

Η θερμική διαχείριση πραγματοποιείται μέσω συστήματος έξυπνου αερισμού που προσαρμόζει την ψύξη στις ανάγκες της συσκευής. Το σύστημα αυτό βοηθά στη διατήρηση της εσωτερικής θερμοκρασίας εντός του κατάλληλου εύρους κατά τη διάρκεια περιόδων υψηλής παραγωγής, φόρτισης ή εκφόρτισης.

Τεχνικά χαρακτηριστικά του GoodWe GW10K-ES-C10

• Μάρκα: GoodWe.
• Κωδικός: GW10K-ES-C10.
• Σειρά: ES Uniq.
• Τύπος: υβριδικός ηλιακός μετατροπέας.
• Δίκτυο: μονοφασικό.
• Ονομαστική ισχύς εξόδου: 10 kW.
• Ονομαστική φαινόμενη ισχύς προς το δίκτυο: 10 kVA.
• Μέγιστη ενεργός ισχύς: 11 kW.
• Μέγιστη φαινόμενη ισχύς προς το δίκτυο: 11 kVA.
• Ονομαστική τάση εξόδου: 220 / 230 / 240 V.
• Εύρος τάσης εξόδου: 170-280 V.
• Ονομαστική συχνότητα: 50 / 60 Hz.
• Μέγιστο ρεύμα εξόδου προς το δίκτυο: 50 A.
• Συντελεστής ισχύος: περίπου 1, ρυθμιζόμενος από 0,8 χωρητικό σε 0,8 επαγωγικό.
• Μέγιστη συνολική αρμονική παραμόρφωση: <3%.
• Αριθμός MPPT: 2.
• Strings ανά MPPT: 2 / 2.
• Μέγιστη φωτοβολταϊκή ισχύς εισόδου: 20 kW.
• Υπερδιαστασιολόγηση FV: έως 200%.
• Μέγιστη τάση εισόδου FV: 600 V.
• Εύρος λειτουργίας MPPT: 60-550 V.
• Τάση εκκίνησης FV: 58 V.
• Ονομαστική τάση FV: 360 V.
• Μέγιστο ρεύμα εισόδου ανά MPPT: 32 / 32 A.
• Μέγιστο ρεύμα ανά string: 16 A.
• Μέγιστο ρεύμα βραχυκυκλώματος ανά MPPT: 48 / 48 A.
• Τύπος μπαταρίας: ιόντων λιθίου / μολύβδου-οξέος.
• Ονομαστική τάση μπαταρίας: 48 V.
• Εύρος τάσης μπαταρίας: 40-60 V.
• Τάση εκκίνησης μπαταρίας: 44,2 V.
• Αριθμός εισόδων μπαταρίας: 1.
• Μέγιστο συνεχές ρεύμα φόρτισης: 200 A.
• Μέγιστο συνεχές ρεύμα εκφόρτισης: 200 A.
• Μέγιστη ισχύς φόρτισης: 10 kW.
• Μέγιστη ισχύς εκφόρτισης: 11 kW.
• Ονομαστική ισχύς backup: 10 kVA.
• Μέγιστη ισχύς backup χωρίς δίκτυο: 11 kVA.
• Αιχμή ισχύος backup: έως 20 kVA για 10 s.
• Χρόνος μεταγωγής σε backup: <4 ms.
• Ονομαστική ισχύς εισόδου γεννήτριας: 10 kVA.
• Μέγιστη ισχύς εισόδου γεννήτριας: 11 kVA.
• Μέγιστη απόδοση: 97,6%.
• Ευρωπαϊκή απόδοση: 96,2%.
• Μέγιστη απόδοση μπαταρία-δίκτυο: 95,5%.
• Απόδοση MPPT: 99,9%.
• Επικοινωνία με BMS: CAN.
• Επικοινωνίες: RS485, WiFi, LAN και Bluetooth.
• Πρωτόκολλα: Modbus RTU και Modbus TCP.
• Διεπαφή: LCD, WLAN και εφαρμογή.
• AFCI: ενσωματωμένο.
• Απομακρυσμένη απενεργοποίηση: ενσωματωμένη.
• Γρήγορη απενεργοποίηση: προαιρετική.
• Προστασία από υπερτάσεις DC: Τύπου III.
• Προστασία από υπερτάσεις AC: Τύπου III.
• Βαθμός προστασίας: IP66.
• Ψύξη: έξυπνος αερισμός.
• Θερμοκρασία λειτουργίας: -35 έως +60 °C.
• Σχετική υγρασία: 0-95%.
• Μέγιστο υψόμετρο: 3000 m.
• Τοπολογία: χωρίς απομόνωση.
• Τοποθέτηση: επιτοίχια.
• Διαστάσεις: 560 x 444,5 x 226 mm.
• Βάρος: 29 kg.
• Παράλληλη λειτουργία: έως 6 συμβατοί μετατροπείς.
• Λειτουργία σε μικροδίκτυο: ναι.

Μια ολοκληρωμένη λύση για αυτοκατανάλωση με μπαταρίες

Ο GoodWe GW10K-ES-C10 συνδυάζει 10 kW ονομαστικής ισχύος, 2 MPPT με τέσσερις εισόδους string, έως 20 kW φωτοβολταϊκής ισχύος και αποθήκευση μέσω μπαταριών 48 V. Αυτή η αρχιτεκτονική επιτρέπει την αξιοποίηση της ηλιακής παραγωγής κατά τη διάρκεια της ημέρας και την αποθήκευση των πλεονασμάτων για μεταγενέστερη χρήση όταν η κατανάλωση υπερβαίνει τη διαθέσιμη παραγωγή.

Η έξοδος backup 10 kVA, με αιχμές έως 20 kVA για 10 δευτερόλεπτα και μεταγωγή κάτω από 4 ms, προσθέτει δυνατότητα εφεδρείας σε περίπτωση διακοπών ρεύματος. Σε αυτά προστίθενται η θύρα 3 σε 1, η λειτουργία σε μικροδίκτυο και η δυνατότητα σύνδεσης έως έξι μετατροπέων σε παράλληλη λειτουργία για τη δημιουργία επεκτάσιμων εγκαταστάσεων.

Με προστασία IP66, ενσωματωμένο AFCI, WiFi, LAN, Bluetooth, οθόνη LCD και ευρείες δυνατότητες ενεργειακής διαχείρισης, ο GoodWe ES Uniq GW10K-ES-C10 είναι μια ιδιαίτερα ολοκληρωμένη λύση για οικιακές εγκαταστάσεις αυτοκατανάλωσης που επιδιώκουν να συνδυάσουν φωτοβολταϊκή παραγωγή, αποθήκευση, ηλεκτρική εφεδρεία και έξυπνη διαχείριση ενέργειας.

Σημαντικό: οι μπαταρίες, τα φωτοβολταϊκά modules, οι εξωτερικές προστασίες και τα υπόλοιπα εξαρτήματα πρέπει να διαστασιολογούνται σύμφωνα με τις προδιαγραφές της GoodWe. Για τη χρήση μπαταριών τρίτων κατασκευαστών πρέπει να ελεγχθεί η παρουσία τους στην ισχύουσα λίστα συμβατότητας του κατασκευαστή.
