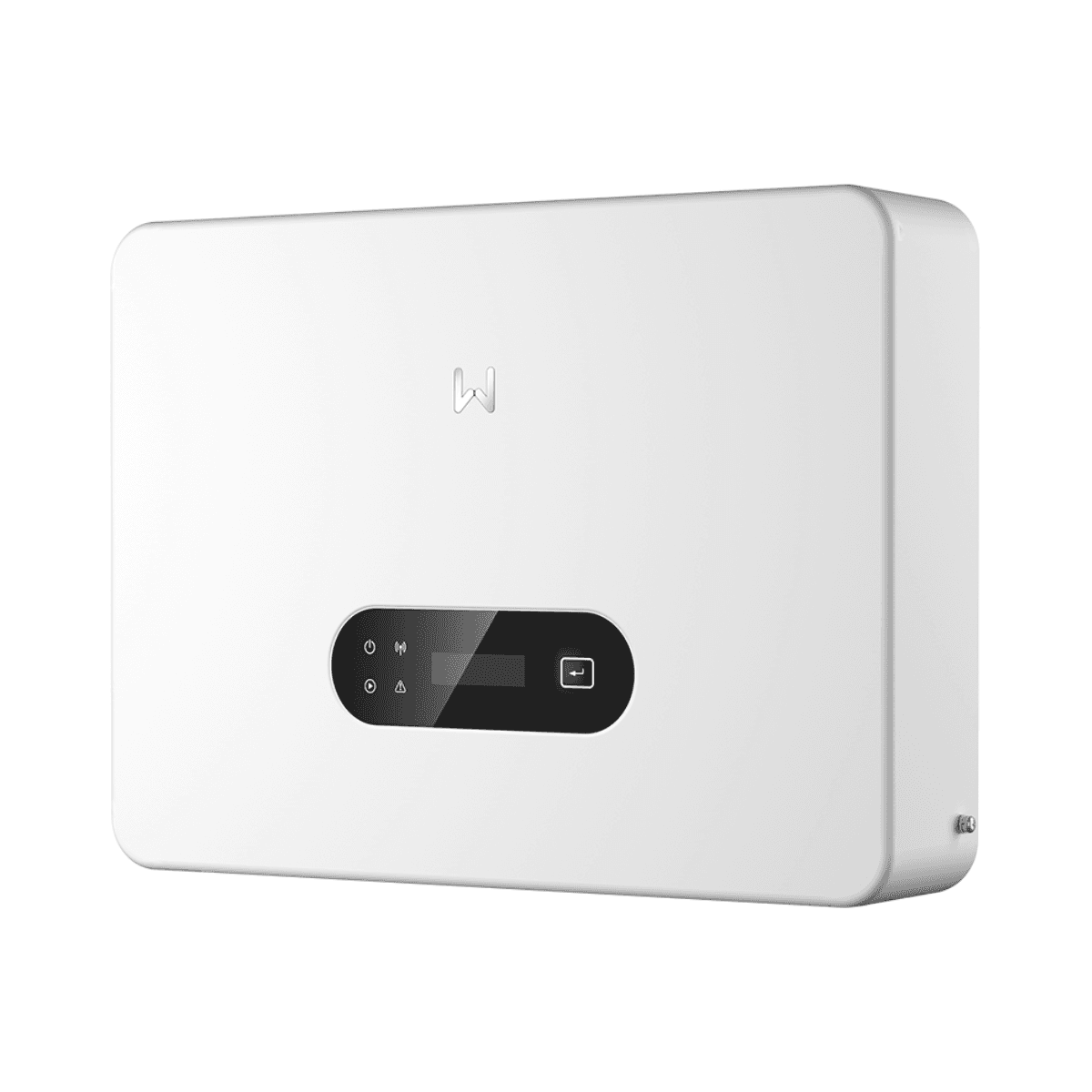

Μονοφασικός ηλιακός μετατροπέας 8,5 kW 3 MPPT GoodWe GW8.5K-MS-G40

Ο μονοφασικός ηλιακός μετατροπέας GoodWe GW8.5K-MS-G40 είναι ένας string inverter ισχύος 8,5 kW που ανήκει στην τέταρτη γενιά της σειράς MS G4. Έχει σχεδιαστεί ειδικά για οικιακές φωτοβολταϊκές εγκαταστάσεις που απαιτούν υψηλή ισχύ και ευελιξία στη διαμόρφωση των πάνελ, ενσωματώνοντας 3 ανεξάρτητους ιχνηλάτες MPPT με μία φωτοβολταϊκή είσοδο για κάθε MPPT.

Χάρη στα 20 A μέγιστου ρεύματος ανά MPPT, τη συμβατότητα με φωτοβολταϊκή υπερδιαστασιολόγηση έως 200% και τη μέγιστη απόδοση 97,9%, ο GW8.5K-MS-G40 είναι έτοιμος να λειτουργήσει με σύγχρονα φωτοβολταϊκά modules υψηλής ισχύος. Ο σχεδιασμός του ολοκληρώνεται με προστασία IP66, φυσική ψύξη με συναγωγή και ακουστική λειτουργία κάτω από 30 dB.

Μονοφασικός μετατροπέας 8,5 kW με 3 MPPT

Ο GoodWe GW8.5K-MS-G40 παρέχει ονομαστική και μέγιστη ισχύ εξόδου 8.500 W, με μέγιστη φαινόμενη ισχύ 8.500 VA. Έχει σχεδιαστεί για μονοφασικά ηλεκτρικά δίκτυα 220, 230 ή 240 V και λειτουργεί σε ονομαστική συχνότητα 50 ή 60 Hz.

Ένα από τα βασικά του πλεονεκτήματα είναι η ενσωμάτωση 3 ανεξάρτητων ιχνηλατών MPPT. Κάθε MPPT υποστηρίζει μία φωτοβολταϊκή σειρά, επιτρέποντας τη διαίρεση του ηλιακού πεδίου σε έως τρεις ομάδες με διαφορετικές συνθήκες λειτουργίας.

Αυτή η αρχιτεκτονική είναι ιδιαίτερα ενδιαφέρουσα σε στέγες με πολλαπλούς προσανατολισμούς, διαφορετικές κλίσεις ή ζώνες με διαφορετικές συνθήκες ηλιακής ακτινοβολίας, καθώς κάθε string διαθέτει τη δική του παρακολούθηση του σημείου μέγιστης ισχύος.

20 A μέγιστο ρεύμα ανά MPPT

Κάθε ένας από τους τρεις MPPT υποστηρίζει μέγιστο ρεύμα εισόδου 20 A και μέγιστο ρεύμα βραχυκυκλώματος 26 A. Αυτές οι επιδόσεις βελτιώνουν τη συμβατότητα με σύγχρονα φωτοβολταϊκά modules υψηλής ισχύος και ρεύματος.

Η μέγιστη φωτοβολταϊκή τάση εισόδου είναι 600 V, ενώ το εύρος λειτουργίας MPPT κυμαίνεται μεταξύ 40 και 560 V. Η τάση εκκίνησης είναι μόλις 50 V και η ονομαστική τάση εισόδου φτάνει τα 360 V.

Φωτοβολταϊκή υπερδιαστασιολόγηση έως 200%

Η GoodWe ορίζει για τη σειρά MS G4 φωτοβολταϊκή υπερδιαστασιολόγηση έως 200%. Αυτό το χαρακτηριστικό επιτρέπει τη σύνδεση ισχύος modules μεγαλύτερης από την ονομαστική ισχύ εξόδου του μετατροπέα, εφόσον τηρούνται οι τάσεις, τα ρεύματα και τα υπόλοιπα ηλεκτρικά όρια που ορίζει ο κατασκευαστής.

Η υπερδιαστασιολόγηση του φωτοβολταϊκού πεδίου μπορεί να βοηθήσει στην αύξηση των ωρών κατά τις οποίες ο μετατροπέας λειτουργεί κοντά στη βέλτιστη ισχύ του, ιδιαίτερα σε περιόδους χαμηλής ηλιακής ακτινοβολίας, τις πρώτες πρωινές ώρες ή αργά το απόγευμα.

Μέγιστη απόδοση 97,9%

Ο GW8.5K-MS-G40 φτάνει μέγιστη απόδοση 97,9% και ευρωπαϊκή απόδοση 97,3%, επιτρέποντας την αποτελεσματική μετατροπή της ενέργειας συνεχούς ρεύματος από τα πάνελ σε εναλλασσόμενο ρεύμα αξιοποιήσιμο από την εγκατάσταση.

Το μέγιστο ρεύμα εξόδου είναι 38,7 A. Ο συντελεστής ισχύος είναι περίπου 1 και μπορεί να ρυθμιστεί μεταξύ 0,8 χωρητικού και 0,8 επαγωγικού. Η μέγιστη ολική αρμονική παραμόρφωση που αναφέρει η GoodWe είναι κάτω από 3%.

Ενσωματωμένες προστασίες για τη φωτοβολταϊκή εγκατάσταση

Η GoodWe εξοπλίζει τον GW8.5K-MS-G40 με διαφορετικές λειτουργίες προστασίας και επιτήρησης τόσο στην πλευρά του συνεχούς όσο και στην πλευρά του εναλλασσόμενου ρεύματος.

• Παρακολούθηση ρεύματος ανά φωτοβολταϊκό string: ενσωματωμένη.
• Ανίχνευση αντίστασης μόνωσης φωτοβολταϊκού: ενσωματωμένη.
• Παρακολούθηση υπολειμματικού ρεύματος: ενσωματωμένη.
• Προστασία από αντιστροφή πολικότητας DC: ενσωματωμένη.
• Προστασία anti-islanding: ενσωματωμένη.
• Προστασία από υπερένταση AC: ενσωματωμένη.
• Προστασία από βραχυκύκλωμα AC: ενσωματωμένη.
• Προστασία από υπέρταση AC: ενσωματωμένη.
• Διακόπτης DC: ενσωματωμένος.
• Προστασία από υπερτάσεις DC: SPD Τύπου II.
• Προστασία από υπερτάσεις AC: SPD Τύπου II.
• Απομακρυσμένη απενεργοποίηση: ενσωματωμένη.
• AFCI: διαθέσιμο προαιρετικά.

Προαιρετικό AFCI 3.0 με ανίχνευση τόξου

Η σειρά MS G4 μπορεί προαιρετικά να ενσωματώσει AFCI 3.0, μια λειτουργία ανίχνευσης και διακοπής ηλεκτρικών τόξων στο συνεχές ρεύμα. Η GoodWe χρησιμοποιεί τεχνολογία υποβοηθούμενη από τεχνητή νοημοσύνη για να αναγνωρίζει καταστάσεις συμβατές με τόξο και να επεμβαίνει στο σύστημα.

Αυτό το χαρακτηριστικό αποτελεί πρόσθετη επιλογή ασφάλειας για εγκαταστάσεις όπου απαιτείται προστασία από συγκεκριμένες βλάβες τόξου στο φωτοβολταϊκό πεδίο.

WiFi, LAN, Bluetooth, RS485 και 4G

Ο GoodWe GW8.5K-MS-G40 προσφέρει διαφορετικές δυνατότητες επικοινωνίας για την παρακολούθηση και την ενσωμάτωση της εγκατάστασης. Το τεχνικό δελτίο περιλαμβάνει διεπαφές RS485, WiFi, LAN, Bluetooth και 4G, ανάλογα με τη διαμόρφωση και τα αξεσουάρ που χρησιμοποιούνται.

Το πρωτόκολλο επικοινωνίας είναι Modbus RTU συμβατό με SunSpec. Η διεπαφή της συσκευής χρησιμοποιεί ενδείξεις LED και υποστηρίζει προαιρετική οθόνη LCD, καθώς και διαχείριση μέσω WLAN και συμβατής εφαρμογής.

Έτοιμος για παράλληλες εγκαταστάσεις

Η σειρά MS G4 μπορεί να χρησιμοποιηθεί σε μικτές παράλληλες εγκαταστάσεις μαζί με μετατροπείς GoodWe DNS G4 μέσω της έξυπνης μονάδας επικοινωνίας EzLink3000.

Αυτή η δυνατότητα διευκολύνει τη modular επέκταση φωτοβολταϊκών εγκαταστάσεων όταν απαιτείται αύξηση της εγκατεστημένης ισχύος, διατηρώντας μια συμβατή αρχιτεκτονική μετατροπέων GoodWe.

Αθόρυβη λειτουργία χωρίς ανεμιστήρες

Ο GW8.5K-MS-G40 χρησιμοποιεί ψύξη μέσω φυσικής συναγωγής. Καθώς δεν εξαρτάται από ανεμιστήρες για τη συνήθη ψύξη του, η GoodWe δηλώνει ακουστική εκπομπή κάτω από 30 dB.

Αυτό το χαρακτηριστικό είναι ιδιαίτερα κατάλληλο για οικιακές εγκαταστάσεις όπου ο μετατροπέας μπορεί να τοποθετηθεί κοντά σε χώρους κατοικίας. Η νυχτερινή κατανάλωση της συσκευής είναι κάτω από 1 W.

Προστασία IP66

Το περίβλημα διαθέτει βαθμό προστασίας IP66, προσφέροντας υψηλή αντοχή απέναντι στην είσοδο σκόνης και νερού. Αυτό αυξάνει την ευελιξία στην επιλογή της θέσης εγκατάστασης του μετατροπέα, τηρώντας πάντα τις οδηγίες τοποθέτησης και τις αποστάσεις που υποδεικνύει η GoodWe.

Το εύρος θερμοκρασίας λειτουργίας κυμαίνεται μεταξύ -25 και +60 °C και επιτρέπει σχετική υγρασία από 0 έως 100%. Το μέγιστο υψόμετρο λειτουργίας που αναφέρει ο κατασκευαστής είναι 4.000 μέτρα.

Συμπαγής και ελαφρύς σχεδιασμός

Με διαστάσεις 493 x 365 x 187 mm και βάρος 16 kg, ο GoodWe GW8.5K-MS-G40 προσφέρει συμπαγή μορφή λαμβάνοντας υπόψη την ισχύ των 8,5 kW και τους τρεις ιχνηλάτες MPPT.

Οι είσοδοι συνεχούς ρεύματος χρησιμοποιούν συνδέσμους MC4 συμβατούς με διατομές καλωδίου 4 έως 6 mm². Η σύνδεση εναλλασσόμενου ρεύματος χρησιμοποιεί σύστημα Plug & Play που υποστηρίζει μέγιστη διατομή αγωγού 16 mm².

Τεχνικά χαρακτηριστικά του GoodWe GW8.5K-MS-G40

• Μάρκα: GoodWe.
• Κωδικός: GW8.5K-MS-G40.
• Σειρά: MS G4.
• Τύπος: φωτοβολταϊκός string inverter.
• Δίκτυο: μονοφασικό.
• Ονομαστική ισχύς εξόδου: 8.500 W.
• Μέγιστη ενεργός ισχύς: 8.500 W.
• Ονομαστική φαινόμενη ισχύς: 8.500 VA.
• Μέγιστη φαινόμενη ισχύς: 8.500 VA.
• Ονομαστική τάση εξόδου: 220 / 230 / 240 V, L/N/PE.
• Εύρος τάσης εξόδου: 160-270 V, σύμφωνα με την τοπική νομοθεσία.
• Ονομαστική συχνότητα: 50/60 Hz.
• Μέγιστο ρεύμα εξόδου: 38,7 A.
• Συντελεστής ισχύος: περίπου 1, ρυθμιζόμενος μεταξύ 0,8 χωρητικού και 0,8 επαγωγικού.
• Ολική αρμονική παραμόρφωση: <3%.
• Αριθμός MPPT: 3.
• Αριθμός strings ανά MPPT: 1.
• Μέγιστη τάση εισόδου FV: 600 V.
• Εύρος λειτουργίας MPPT: 40-560 V.
• Τάση εκκίνησης: 50 V.
• Ονομαστική τάση εισόδου: 360 V.
• Μέγιστο ρεύμα εισόδου ανά MPPT: 20 A.
• Μέγιστο ρεύμα βραχυκυκλώματος ανά MPPT: 26 A.
• Φωτοβολταϊκή υπερδιαστασιολόγηση: έως 200% σύμφωνα με τη GoodWe.
• Μέγιστη απόδοση: 97,9%.
• Ευρωπαϊκή απόδοση: 97,3%.
• Ψύξη: φυσική συναγωγή.
• Ακουστική εκπομπή: <30 dB.
• Νυχτερινή κατανάλωση: <1 W.
• Βαθμός προστασίας: IP66.
• Θερμοκρασία λειτουργίας: -25 έως +60 °C.
• Σχετική υγρασία: 0-100%.
• Μέγιστο υψόμετρο: 4.000 m.
• Τοπολογία: χωρίς μετασχηματιστή.
• Επικοινωνία: RS485, WiFi, LAN, Bluetooth και 4G.
• Πρωτόκολλο: Modbus RTU συμβατό με SunSpec.
• Διεπαφή: LED, προαιρετική LCD και WLAN + εφαρμογή.
• Προστασία από υπερτάσεις DC: SPD Τύπου II.
• Προστασία από υπερτάσεις AC: SPD Τύπου II.
• AFCI: προαιρετικό.
• Διακόπτης DC: ενσωματωμένος.
• Διαστάσεις: 493 x 365 x 187 mm.
• Βάρος: 16 kg.
• Συνδέσμοι DC: MC4 για καλώδια 4-6 mm².
• Σύνδεση AC: Plug & Play για αγωγό έως 16 mm².

Ιδιαίτερα κατάλληλος για στέγες με πολλαπλούς προσανατολισμούς

Η ενσωμάτωση τριών ανεξάρτητων MPPT καθιστά τον GoodWe GW8.5K-MS-G40 ιδιαίτερα κατάλληλο για εγκαταστάσεις όπου τα φωτοβολταϊκά πάνελ πρέπει να κατανεμηθούν σε διαφορετικές κλίσεις, προσανατολισμούς ή επιφάνειες. Κάθε string μπορεί να διαθέτει ανεξάρτητη παρακολούθηση για τη βελτιστοποίηση του σημείου λειτουργίας του.

Τα 8,5 kW μονοφασικής ισχύος, τα 20 A ανά MPPT, η φωτοβολταϊκή υπερδιαστασιολόγηση έως 200%, η μέγιστη απόδοση 97,9%, η προστασία IP66 και οι εκτεταμένες επιλογές επικοινωνίας καθιστούν τον GW8.5K-MS-G40 μια ολοκληρωμένη λύση για οικιακές ηλιακές εγκαταστάσεις υψηλής ισχύος.

Σημαντικό: η διαστασιολόγηση των strings και η συνδεδεμένη φωτοβολταϊκή ισχύς πρέπει πάντα να τηρούν τις τάσεις, τα ρεύματα και τα υπόλοιπα όρια που ορίζει η GoodWe, καθώς και την ισχύουσα νομοθεσία για την εγκατάσταση.
