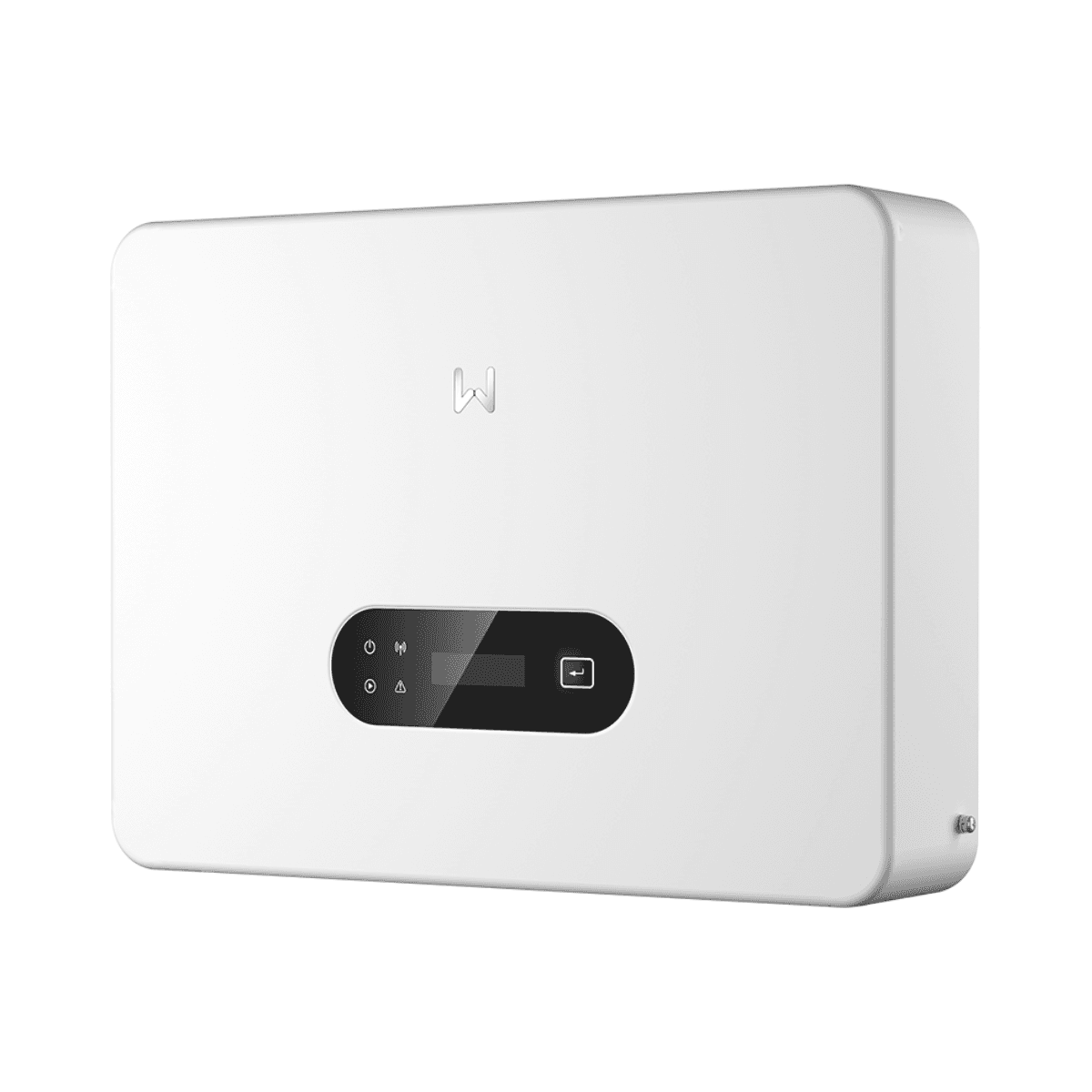

Μονοφασικός ηλιακός μετατροπέας 10 kW 3 MPPT GoodWe GW10K-MS-G40

Ο μονοφασικός ηλιακός μετατροπέας GoodWe GW10K-MS-G40 είναι ένας string inverter 10 kW που ανήκει στην τέταρτη γενιά της σειράς MS G4. Σχεδιασμένος ειδικά για οικιακές φωτοβολταϊκές εγκαταστάσεις, ενσωματώνει 3 ανεξάρτητους ιχνηλάτες MPPT που προσφέρουν μεγάλη ευελιξία για την κατανομή των πάνελ σε διαφορετικούς προσανατολισμούς, κλίσεις ή ζώνες με διαφορετικές συνθήκες ηλιακής ακτινοβολίας.

Η αρχιτεκτονική του υποστηρίζει έως 20 A ρεύματος εισόδου ανά MPPT, είναι συμβατή με σύγχρονα φωτοβολταϊκά modules υψηλής ισχύος και επιτρέπει φωτοβολταϊκή υπερδιαστασιολόγηση έως 200% σύμφωνα με τη GoodWe. Σε αυτά τα χαρακτηριστικά προστίθενται μέγιστη απόδοση 97,9%, ψύξη με φυσική συναγωγή, προστασία IP66 και αθόρυβη λειτουργία κάτω από 30 dB.

Μονοφασικός μετατροπέας 10 kW με 3 MPPT

Ο GoodWe GW10K-MS-G40 παρέχει ονομαστική ισχύ εξόδου 10.000 W και έχει σχεδιαστεί για μονοφασικά δίκτυα 220, 230 ή 240 V. Το βασικό του πλεονέκτημα έναντι μετατροπέων με έναν ή δύο ιχνηλάτες μέγιστης ισχύος είναι η ενσωμάτωση 3 ανεξάρτητων MPPT, καθένας με δυνατότητα για μία φωτοβολταϊκή string.

Αυτή η διαμόρφωση διευκολύνει τον σχεδιασμό εγκαταστάσεων με σύνθετες στέγες, διαφορετικούς προσανατολισμούς των modules ή περιοχές με μερική σκίαση, καθώς κάθε ομάδα πάνελ που συνδέεται σε έναν MPPT μπορεί να λειτουργεί ανεξάρτητα για να αναζητά το δικό της σημείο μέγιστης ισχύος.

20 A εισόδου ανά MPPT για modules υψηλής ισχύος

Κάθε ένας από τους τρεις MPPT δέχεται μέγιστο ρεύμα εισόδου 20 A και μέγιστο ρεύμα βραχυκυκλώματος 26 A. Αυτά τα χαρακτηριστικά επιτρέπουν τη λειτουργία με φωτοβολταϊκά modules υψηλού ρεύματος και προσφέρουν μεγαλύτερη ευελιξία κατά την επιλογή των πάνελ.

Ο μετατροπέας δέχεται μέγιστη τάση εισόδου 600 V, ενώ το εύρος λειτουργίας των MPPT κυμαίνεται μεταξύ 40 και 560 V. Η τάση εκκίνησης είναι μόλις 50 V και η ονομαστική τάση εισόδου είναι 360 V.

Φωτοβολταϊκή υπερδιαστασιολόγηση έως 200%

Η GoodWe αναφέρει για τη σειρά MS G4 τη δυνατότητα φωτοβολταϊκής υπερδιαστασιολόγησης έως 200%. Αυτό επιτρέπει την εγκατάσταση ισχύος modules μεγαλύτερης από την ονομαστική ισχύ εξόδου του μετατροπέα, όταν ο σχεδιασμός και οι ηλεκτρικές συνθήκες του φωτοβολταϊκού πεδίου το επιτρέπουν.

Σε συνδυασμό με τη χαμηλή τάση εκκίνησης και τους τρεις ανεξάρτητους MPPT, αυτό το περιθώριο σχεδιασμού στοχεύει στη μέγιστη αξιοποίηση της φωτοβολταϊκής παραγωγής καθ’ όλη τη διάρκεια της ημέρας, συμπεριλαμβανομένων περιόδων με χαμηλότερη ηλιακή ακτινοβολία.

Μέγιστη απόδοση 97,9%

Ο GW10K-MS-G40 επιτυγχάνει μέγιστη απόδοση 97,9% και ευρωπαϊκή απόδοση 97,3%. Η μέγιστη ενεργός ισχύς εξόδου είναι 10.000 W και η μέγιστη φαινόμενη ισχύς φτάνει επίσης τα 10.000 VA.

Το μέγιστο ρεύμα εξόδου είναι 45,5 A. Ο συντελεστής ισχύος είναι περίπου 1 και μπορεί να ρυθμιστεί από 0,8 χωρητικό έως 0,8 επαγωγικό, ενώ η μέγιστη ολική αρμονική παραμόρφωση παραμένει κάτω από 3%.

Ενσωματωμένες προστασίες σε AC και DC

Η GoodWe εξοπλίζει τη σειρά MS G4 με διαφορετικά συστήματα που αποσκοπούν στην προστασία τόσο του μετατροπέα όσο και της φωτοβολταϊκής εγκατάστασης. Ο GW10K-MS-G40 ενσωματώνει προστασία από αντίστροφη πολικότητα φωτοβολταϊκών, επιτήρηση της αντίστασης μόνωσης, παρακολούθηση υπολειμματικού ρεύματος, προστασία anti-islanding και προστασίες έναντι υπερέντασης, βραχυκυκλώματος και υπέρτασης στο εναλλασσόμενο ρεύμα.

Ενσωματώνει επίσης διακόπτη συνεχούς ρεύματος και προστασία από υπερτάσεις SPD Τύπου II τόσο στην πλευρά του συνεχούς όσο και στην πλευρά του εναλλασσόμενου ρεύματος.

• Παρακολούθηση ρεύματος strings: ενσωματωμένη.
• Ανίχνευση αντίστασης μόνωσης FV: ενσωματωμένη.
• Παρακολούθηση υπολειμματικού ρεύματος: ενσωματωμένη.
• Προστασία από αντίστροφη πολικότητα FV: ενσωματωμένη.
• Προστασία anti-islanding: ενσωματωμένη.
• Προστασία από υπερένταση AC: ενσωματωμένη.
• Προστασία από βραχυκύκλωμα AC: ενσωματωμένη.
• Προστασία από υπέρταση AC: ενσωματωμένη.
• Διακόπτης DC: ενσωματωμένος.
• Προστασία από υπερτάσεις DC: SPD Τύπου II.
• Προστασία από υπερτάσεις AC: SPD Τύπου II.
• Απομακρυσμένη απενεργοποίηση: ενσωματωμένη.

Προαιρετικό AFCI 3.0 για προστασία από ηλεκτρικό τόξο

Η σειρά MS G4 μπορεί προαιρετικά να ενσωματώσει AFCI 3.0 με ανίχνευση ηλεκτρικού τόξου υποβοηθούμενη από τεχνητή νοημοσύνη. Αυτή η λειτουργία έχει σχεδιαστεί για να αναγνωρίζει καταστάσεις τόξου στο συνεχές ρεύμα και να διακόπτει τη λειτουργία όταν ανιχνεύονται συνθήκες κινδύνου.

Η GoodWe προβλέπει επίσης Rapid Shutdown 2.0 με ενσωματωμένο πομπό στις διαθέσιμες λύσεις ασφαλείας για αυτή τη γενιά μετατροπέων.

Συνδεσιμότητα και παρακολούθηση

Ο GoodWe GW10K-MS-G40 προσφέρει διαφορετικές δυνατότητες επικοινωνίας για να διευκολύνει την ενσωμάτωση και την εποπτεία της φωτοβολταϊκής εγκατάστασης. Το τεχνικό δελτίο περιλαμβάνει διεπαφές RS485, WiFi, LAN, Bluetooth και 4G, ανάλογα με τα αξεσουάρ και τη διαμόρφωση που χρησιμοποιούνται.

Το πρωτόκολλο επικοινωνίας είναι Modbus RTU συμβατό με SunSpec. Η τοπική διεπαφή διαθέτει ενδείξεις LED και υποστηρίζει προαιρετική οθόνη LCD, καθώς και συνδεσιμότητα WLAN και έλεγχο μέσω εφαρμογής.

Δυνατότητα παράλληλης σύνδεσης με DNS G4

Η σειρά MS G4 είναι έτοιμη να λειτουργήσει σε μικτές παράλληλες εγκαταστάσεις με μετατροπείς GoodWe DNS G4 χρησιμοποιώντας τη συσκευή επικοινωνίας EzLink3000. Σύμφωνα με τη GoodWe, αυτή η αρχιτεκτονική επιτρέπει τη σύνδεση συστημάτων έως 10 μετατροπέων χωρίς την ανάγκη εξωτερικού datalogger.

Αυτή η δυνατότητα διευκολύνει τόσο τη μελλοντική επέκταση μιας φωτοβολταϊκής εγκατάστασης όσο και τη δημιουργία αρθρωτών συστημάτων όταν απαιτείται μεγαλύτερη συνολική ισχύς.

Αθόρυβη λειτουργία με φυσική συναγωγή

Ο GW10K-MS-G40 χρησιμοποιεί ψύξη με φυσική συναγωγή, αποφεύγοντας την ανάγκη για ανεμιστήρες στην κανονική του ψύξη. Η GoodWe δηλώνει εκπομπή θορύβου κάτω από 30 dB, χαρακτηριστικό ιδιαίτερα ενδιαφέρον για οικιακές εγκαταστάσεις όπου ο μετατροπέας μπορεί να τοποθετηθεί κοντά σε κατοικημένους χώρους.

Η ίδια κατανάλωση τη νύχτα είναι κάτω από 1 W και ο εξοπλισμός έχει σχεδιαστεί για να λειτουργεί σε εύρος θερμοκρασίας περιβάλλοντος από -25 έως +60 °C.

Προστασία IP66 για ευέλικτη εγκατάσταση

Ο μετατροπέας διαθέτει βαθμό προστασίας IP66, παρέχοντας υψηλή προστασία του περιβλήματος από την είσοδο σκόνης και νερού. Αυτό διευρύνει τις δυνατότητες τοποθέτησης της συσκευής, τηρώντας πάντα τις συνθήκες, τις αποστάσεις και τις συστάσεις εγκατάστασης που ορίζει η GoodWe.

Μπορεί να λειτουργεί με σχετική υγρασία από 0 έως 100% και σε υψόμετρο έως 4000 μέτρα πάνω από την επιφάνεια της θάλασσας, εντός των συνθηκών που καθορίζει ο κατασκευαστής.

Συμπαγής σχεδίαση 16 kg

Ο GoodWe GW10K-MS-G40 έχει διαστάσεις 493 x 365 x 187 mm και βάρος 16 kg. Η συμπαγής του μορφή διευκολύνει τον χειρισμό και την εγκατάσταση, ειδικά λαμβάνοντας υπόψη την ονομαστική ισχύ των 10 kW και την ενσωμάτωση τριών ιχνηλατών MPPT.

Οι φωτοβολταϊκές είσοδοι χρησιμοποιούν συνδέσμους MC4 για αγωγούς 4 έως 6 mm², ενώ η έξοδος εναλλασσόμενου ρεύματος χρησιμοποιεί σύνδεσμο plug and play συμβατό με αγωγούς έως 16 mm².

Τεχνικά χαρακτηριστικά του GoodWe GW10K-MS-G40

• Μάρκα: GoodWe.
• Κωδικός: GW10K-MS-G40.
• Σειρά: MS G4.
• Τύπος: ηλιακός string inverter.
• Δίκτυο: μονοφασικό.
• Ονομαστική ισχύς εξόδου: 10.000 W.
• Ονομαστική φαινόμενη ισχύς: 10.000 VA.
• Μέγιστη ενεργός ισχύς AC: 10.000 W.
• Μέγιστη φαινόμενη ισχύς AC: 10.000 VA.
• Ονομαστική τάση εξόδου: 220 / 230 / 240 V, L / N / PE.
• Ονομαστική συχνότητα: 50 / 60 Hz.
• Μέγιστο ρεύμα εξόδου: 45,5 A.
• Συντελεστής ισχύος: περίπου 1, ρυθμιζόμενος από 0,8 χωρητικό σε 0,8 επαγωγικό.
• Μέγιστη ολική αρμονική παραμόρφωση: <3%.
• Αριθμός MPPT: 3.
• Αριθμός strings ανά MPPT: 1.
• Μέγιστη τάση εισόδου FV: 600 V.
• Εύρος λειτουργίας MPPT: 40-560 V.
• Τάση εκκίνησης: 50 V.
• Ονομαστική τάση εισόδου: 360 V.
• Μέγιστο ρεύμα ανά MPPT: 20 A.
• Μέγιστο ρεύμα βραχυκυκλώματος ανά MPPT: 26 A.
• Φωτοβολταϊκή υπερδιαστασιολόγηση: έως 200% σύμφωνα με τη GoodWe.
• Μέγιστη απόδοση: 97,9%.
• Ευρωπαϊκή απόδοση: 97,3%.
• Ψύξη: φυσική συναγωγή.
• Εκπομπή θορύβου: <30 dB.
• Κατανάλωση νύχτας: <1 W.
• Βαθμός προστασίας: IP66.
• Εύρος θερμοκρασίας λειτουργίας: -25 έως +60 °C.
• Σχετική υγρασία: 0-100%.
• Μέγιστο υψόμετρο λειτουργίας: 4000 m.
• Τοπολογία: χωρίς απομόνωση.
• Επικοινωνία: RS485, WiFi, LAN, Bluetooth και 4G.
• Πρωτόκολλο: Modbus RTU συμβατό με SunSpec.
• Διεπαφή: LED, προαιρετική LCD και WLAN + εφαρμογή.
• Προστασία SPD DC: Τύπου II.
• Προστασία SPD AC: Τύπου II.
• AFCI: προαιρετικό.
• Διαστάσεις: 493 x 365 x 187 mm.
• Βάρος: 16 kg.
• Συνδέσεις DC: MC4 για αγωγούς 4-6 mm².
• Σύνδεση AC: σύνδεσμος plug and play για έως 16 mm².

Ιδανικό για σύνθετες φωτοβολταϊκές στέγες

Οι τρεις ανεξάρτητοι MPPT καθιστούν τον GoodWe GW10K-MS-G40 μια ιδιαίτερα ενδιαφέρουσα λύση για εγκαταστάσεις όπου τα modules πρέπει να κατανεμηθούν σε διαφορετικούς προσανατολισμούς ή κλίσεις. Σε σύγκριση με μια αρχιτεκτονική με λιγότερους ιχνηλάτες MPPT, επιτρέπει μεγαλύτερη ανεξαρτησία μεταξύ των διαφορετικών φωτοβολταϊκών strings.

Ο συνδυασμός μονοφασικής ισχύος 10 kW, εισόδων 20 A ανά MPPT, φωτοβολταϊκής υπερδιαστασιολόγησης έως 200%, μέγιστης απόδοσης 97,9%, προστασίας IP66 και λειτουργίας κάτω από 30 dB προσφέρει μια ολοκληρωμένη λύση για οικιακές ηλιακές εγκαταστάσεις που απαιτούν ισχύ, ευελιξία σχεδιασμού και ευρείες δυνατότητες επικοινωνίας.

Σημαντικό: η διαστασιολόγηση των strings, η συνδεδεμένη φωτοβολταϊκή ισχύς, οι τάσεις και τα ρεύματα των modules και οι εξωτερικές προστασίες πρέπει να υπολογίζονται σύμφωνα με τις προδιαγραφές της GoodWe και την ισχύουσα νομοθεσία για κάθε εγκατάσταση.
