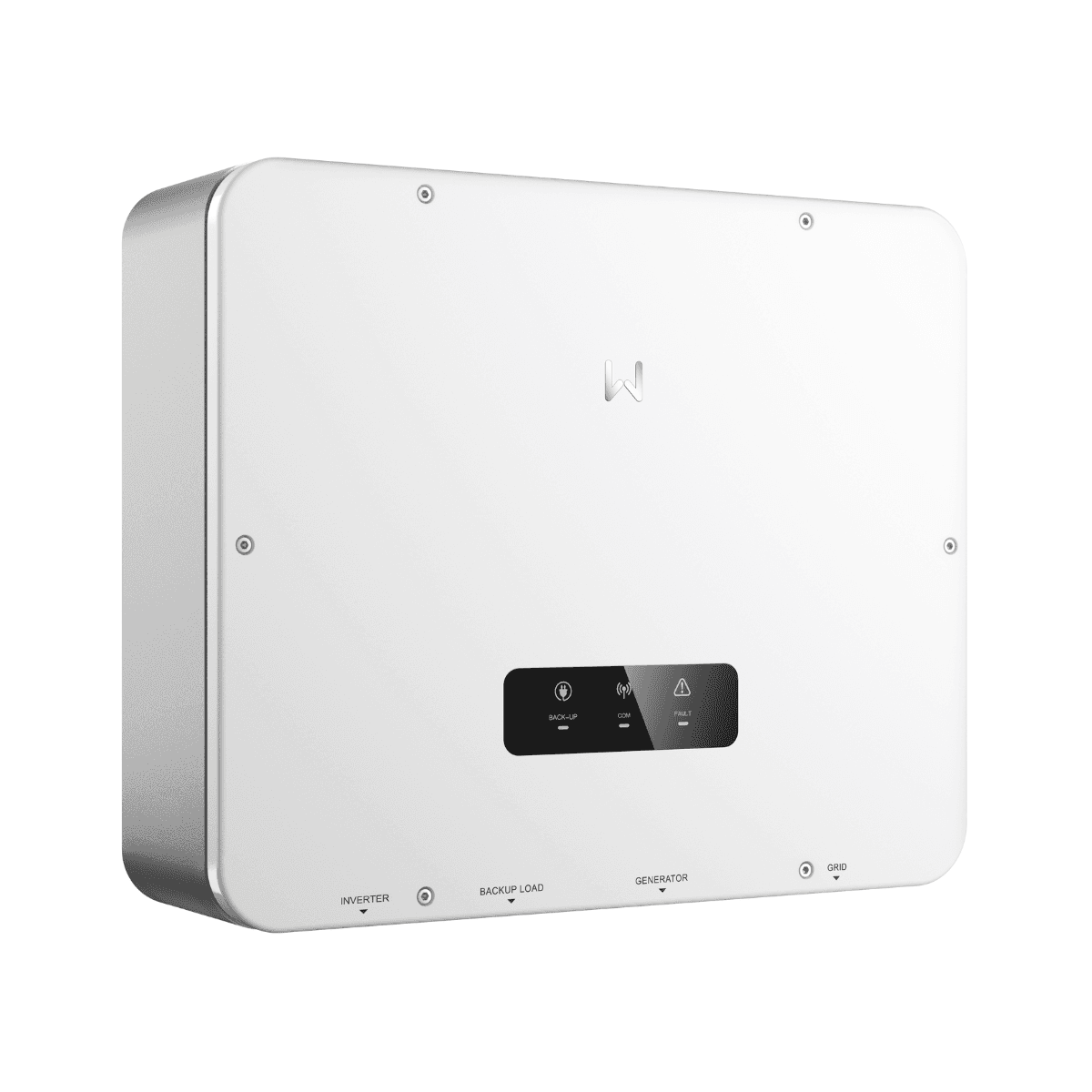

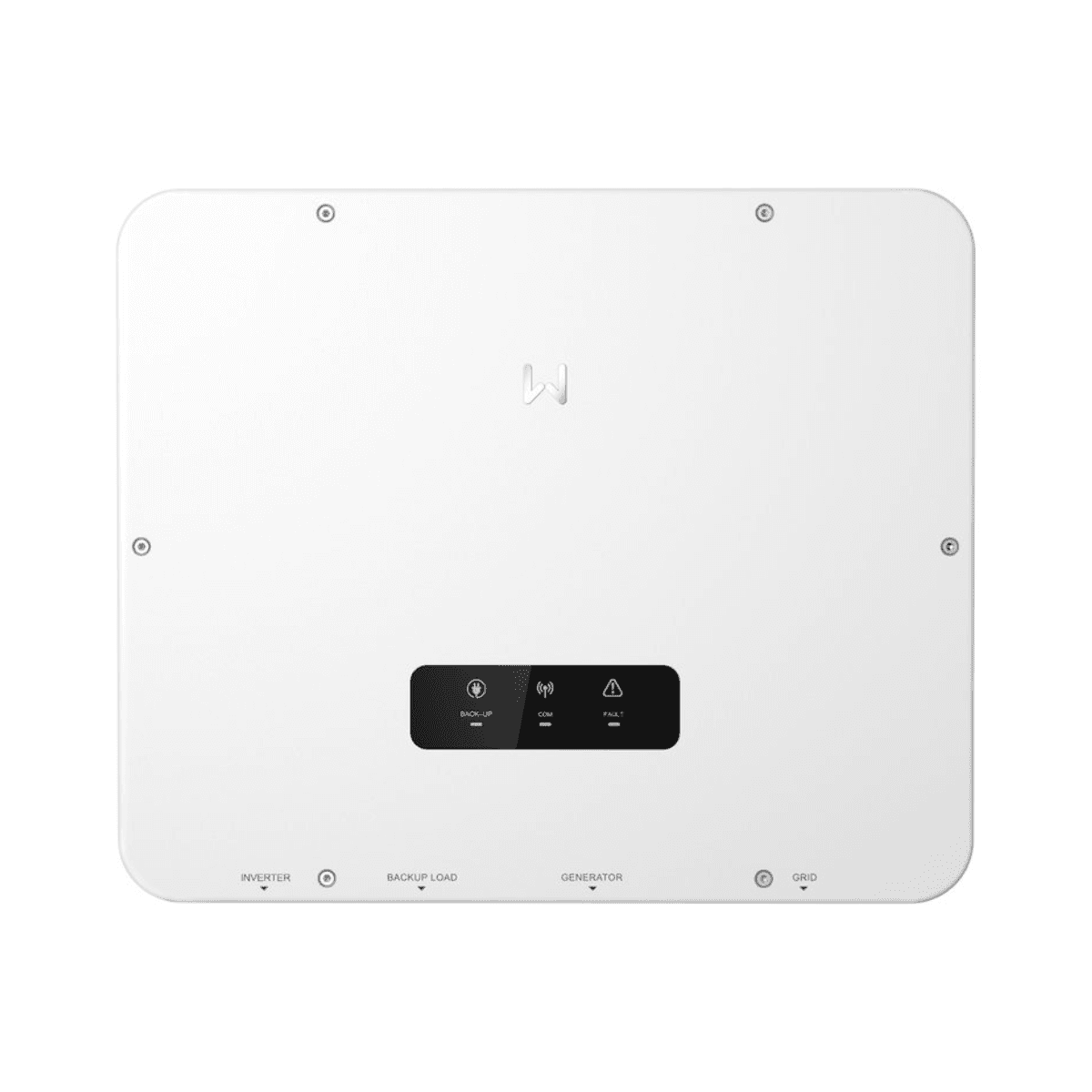

Αξιόπιστη εφεδρική παροχή για αποθήκευση ενέργειας GoodWe STS200-80-10

Το GoodWe STS200-80-10 είναι ένα σύστημα στατικής μεταγωγής σχεδιασμένο για να παρέχει αξιόπιστη εφεδρική ηλεκτρική τροφοδοσία σε εγκαταστάσεις αποθήκευσης ενέργειας. Λειτουργεί σε συνδυασμό με συμβατούς υβριδικούς μετατροπείς GoodWe για τη διαχείριση της μετάβασης μεταξύ λειτουργίας συνδεδεμένης στο δίκτυο και λειτουργίας εφεδρείας όταν προκύπτει διακοπή ρεύματος.

Με ονομαστική φαινόμενη ισχύ 50 κιλοβολταμπέρ, τριφασική τάση 380 ή 400 βολτ και χρόνο μεταγωγής μικρότερο από 10 χιλιοστά του δευτερολέπτου, το STS επιτρέπει τη διατήρηση της τροφοδοσίας των εφεδρικών φορτίων μέσω της διαθέσιμης ενέργειας από τα φωτοβολταϊκά πάνελ και τις μπαταρίες. Υποστηρίζει επίσης την ενσωμάτωση γεννήτριας και είναι έτοιμο να διαχειριστεί φορτία υψηλής ισχύος, όπως αντλίες θερμότητας και κινητήρες.

Σύστημα στατικής μεταγωγής για αποθήκευση ενέργειας

Το STS, ή σύστημα στατικής μεταγωγής, λειτουργεί ως στοιχείο μεταγωγής μεταξύ του ηλεκτρικού δικτύου, του υβριδικού μετατροπέα, των εφεδρικών φορτίων και, όταν αποτελεί μέρος της εγκατάστασης, μιας γεννήτριας.

Όταν το δίκτυο λειτουργεί κανονικά, το σύστημα επιτρέπει λειτουργία σε σύνδεση με το δίκτυο. Εάν προκύψει διακοπή τροφοδοσίας, ο μετατροπέας περνά σε λειτουργία εφεδρείας και διατηρεί την τροφοδοσία των κρίσιμων φορτίων χρησιμοποιώντας την ενέργεια που είναι διαθέσιμη στο φωτοβολταϊκό σύστημα ή στις μπαταρίες.

Όταν επανέλθει το ηλεκτρικό δίκτυο, το σύστημα επιτρέπει στον μετατροπέα να επανασυγχρονιστεί και να επιστρέψει στη λειτουργία σύνδεσης με το δίκτυο.

Μεταγωγή μικρότερη από 10 χιλιοστά του δευτερολέπτου

Ένα από τα βασικά χαρακτηριστικά του GoodWe STS200-80-10 είναι ο χρόνος μεταγωγής μικρότερος από 10 χιλιοστά του δευτερολέπτου. Αυτή η γρήγορη μεταφορά έχει σχεδιαστεί για να ελαχιστοποιεί τη διακοπή μεταξύ λειτουργίας συνδεδεμένης στο δίκτυο και λειτουργίας εφεδρείας.

Το χαρακτηριστικό αυτό είναι ιδιαίτερα σημαντικό σε εμπορικές εγκαταστάσεις και άλλες εφαρμογές όπου απαιτείται η διατήρηση της συνεχούς τροφοδοσίας φορτίων που θεωρούνται απαραίτητα.

Συμβατό με υβριδικούς μετατροπείς GoodWe ET40/50

Η ισχύουσα τεκμηρίωση EMEA της GoodWe καθορίζει τη συμβατότητα του STS200-80-10 με τους υβριδικούς μετατροπείς GoodWe ET40/50.

Η επικοινωνία μεταξύ του STS και του μετατροπέα πραγματοποιείται μέσω RS485, επιτρέποντας τον συντονισμό των λειτουργιών σύνδεσης, αποσύνδεσης και μετάβασης μεταξύ των διαφορετικών τρόπων λειτουργίας.

Ονομαστική ισχύς 50 κιλοβολταμπέρ

Η σύνδεση με τον μετατροπέα έχει σχεδιαστεί για ονομαστική φαινόμενη ισχύ 50 κιλοβολταμπέρ. Σε κανονικές συνθήκες σύνδεσης στο δίκτυο, η πλευρά του δικτύου παρουσιάζει επίσης ονομαστική φαινόμενη ισχύ 50 κιλοβολταμπέρ.

Σε ονομαστική τάση 400 βολτ, το ονομαστικό ρεύμα είναι 72,5 αμπέρ. Όταν η ονομαστική τάση εξόδου είναι 380 βολτ, το ονομαστικό ρεύμα που αναφέρει η GoodWe είναι 75,8 αμπέρ.

Έως 55 κιλοβολταμπέρ σε λειτουργία εφεδρείας χωρίς δίκτυο

Στην έξοδο που προορίζεται για τα εφεδρικά φορτία, το STS παρέχει ονομαστική φαινόμενη ισχύ 50 κιλοβολταμπέρ.

Όταν η εγκατάσταση λειτουργεί χωρίς δίκτυο, η μέγιστη φαινόμενη ισχύς εφεδρείας μπορεί να φτάσει τα 55 κιλοβολταμπέρ, προσφέροντας επιπλέον δυνατότητα υποστήριξης ορισμένων συνθηκών φορτίου.

Έως 138 κιλοβολταμπέρ με διαθέσιμο δίκτυο

Όταν υπάρχει παροχή από το ηλεκτρικό δίκτυο, η διεπαφή εφεδρείας υποστηρίζει μέγιστη φαινόμενη ισχύ έως 138 κιλοβολταμπέρ.

Η GoodWe καθορίζει επίσης μέγιστη ισχύ εισόδου στη θύρα δικτύου 138 κιλοβάτ για ενέργεια που λαμβάνεται από το δίκτυο. Το μέγιστο ρεύμα κατανάλωσης στην πλευρά του δικτύου και της εφεδρείας μπορεί να φτάσει τα 200 αμπέρ εντός των συνθηκών που ορίζει ο κατασκευαστής.

Έτοιμο για μεγάλα φορτία

Το GoodWe STS200-80-10 έχει σχεδιαστεί για να διαχειρίζεται φορτία υψηλής ισχύος εντός των ηλεκτρικών ορίων που έχουν καθοριστεί για τον εξοπλισμό.

Η GoodWe επισημαίνει ρητά τη χρήση του με φορτία όπως αντλίες θερμότητας και κινητήρες υψηλής ισχύος, διευρύνοντας τις δυνατότητες χρήσης του συστήματος αποθήκευσης σε εμπορικές εγκαταστάσεις και εφαρμογές με απαιτητικές καταναλώσεις.

Ενσωμάτωση με γεννήτρια

Εκτός από τη λειτουργία με το ηλεκτρικό δίκτυο και τον υβριδικό μετατροπέα, το STS διαθέτει διεπαφή έτοιμη για ενσωμάτωση γεννήτριας ή συμβατού φωτοβολταϊκού μετατροπέα.

Αυτή η δυνατότητα επιτρέπει τον σχεδιασμό ενεργειακών συστημάτων με πρόσθετη πηγή παραγωγής, ώστε να αυξάνεται η ευελιξία και η ενεργειακή διαθεσιμότητα της εγκατάστασης.

Ισχύς έως 55 κιλοβολταμπέρ στην είσοδο γεννήτριας

Η σύνδεση που προορίζεται για τη γεννήτρια ή τον φωτοβολταϊκό μετατροπέα παρουσιάζει ονομαστική φαινόμενη ισχύ 50 κιλοβολταμπέρ και μέγιστη φαινόμενη ισχύ 55 κιλοβολταμπέρ.

Το ονομαστικό ρεύμα είναι 72,5 αμπέρ στα 400 βολτ. Η GoodWe καθορίζει ονομαστικό ρεύμα ρελέ στην πλευρά της γεννήτριας 90 αμπέρ.

Τριφασική τάση 380 ή 400 βολτ

Το STS200-80-10 έχει σχεδιαστεί για τριφασικά συστήματα με ονομαστική τάση εξόδου 380 ή 400 βολτ και διαμόρφωση 3L/N/PE.

Η ονομαστική συχνότητα μπορεί να είναι 50 ή 60 hertz, με αποδεκτό εύρος συχνότητας μεταξύ 45 και 65 hertz.

Η τεχνική τεκμηρίωση ορίζει επίσης εύρος τάσης εξόδου 176 έως 276 βολτ σύμφωνα με τις συνθήκες που υποδεικνύει η GoodWe.

Ρελέ δικτύου 200 αμπέρ

Το σύστημα ενσωματώνει ρελέ εναλλασσόμενου ρεύματος με ονομαστικό ρεύμα 200 αμπέρ. Αυτή η δυνατότητα επιτρέπει τη διαχείριση των υψηλών ρευμάτων που μπορεί να εμφανιστούν στη διεπαφή δικτύου και εφεδρείας όταν η εγκατάσταση λειτουργεί συνδεδεμένη στην παροχή ρεύματος.

Στην πλευρά που αντιστοιχεί στη γεννήτρια, το ρελέ παρουσιάζει ονομαστικό ρεύμα 90 αμπέρ.

Προστασία IP65 για απαιτητικές εγκαταστάσεις

Το GoodWe STS200-80-10 διαθέτει βαθμό προστασίας IP65, παρέχοντας προστασία από την εισχώρηση σκόνης και νερού εντός των συνθηκών που ορίζονται για αυτή την κατηγορία.

Η κατασκευή του επιτρέπει τη χρήση του σε διαφορετικά περιβάλλοντα εγκατάστασης, εφόσον τηρούνται οι απαιτήσεις θέσης, τοποθέτησης, αερισμού και προστασίας που υποδεικνύει η GoodWe.

Ευρύ εύρος θερμοκρασίας λειτουργίας

Το STS μπορεί να λειτουργεί σε θερμοκρασίες περιβάλλοντος μεταξύ -35 και 60 βαθμών Κελσίου, επιτρέποντας τη χρήση του σε ευρύ φάσμα περιβαλλοντικών συνθηκών.

Το μέγιστο υψόμετρο λειτουργίας που καθορίζει η GoodWe είναι 4.000 μέτρα.

Ψύξη με φυσική συναγωγή

Το σύστημα χρησιμοποιεί ψύξη με φυσική συναγωγή, επομένως δεν εξαρτάται από ανεμιστήρες για τη συνήθη ψύξη του.

Αυτή η διαμόρφωση μειώνει τον αριθμό των κινούμενων μηχανικών στοιχείων και επιτρέπει παθητική λειτουργία του συστήματος ψύξης.

Επιτοίχια τοποθέτηση

Το GoodWe STS200-80-10 έχει σχεδιαστεί για εγκατάσταση σε τοίχο. Διαθέτει διαστάσεις 510 χιλιοστά πλάτος, 425 χιλιοστά ύψος και 156 χιλιοστά βάθος.

Το βάρος του είναι περίπου 16,5 κιλά, επομένως η επιφάνεια και τα στοιχεία στερέωσης που χρησιμοποιούνται κατά την τοποθέτηση πρέπει να είναι κατάλληλα για την ασφαλή στήριξη του εξοπλισμού.

Συμπαγής σχεδίαση για εμπορικά συστήματα αποθήκευσης

Παρά τη διαχείριση ρευμάτων δικτύου έως 200 αμπέρ και υψηλών ισχύων εφεδρείας, το STS διαθέτει συμπαγή μορφή που διευκολύνει την ενσωμάτωσή του μαζί με τον μετατροπέα και τα υπόλοιπα εξαρτήματα της εγκατάστασης αποθήκευσης ενέργειας.

Η εγκατάσταση πρέπει να πραγματοποιείται τηρώντας τις αποστάσεις, τους προσανατολισμούς και τις απαιτήσεις τοποθέτησης που ορίζονται στο εγχειρίδιο του κατασκευαστή.

Επικοινωνία RS485 με τον μετατροπέα

Η επικοινωνία μεταξύ του συστήματος στατικής μεταγωγής και του συμβατού μετατροπέα GoodWe πραγματοποιείται μέσω RS485.

Αυτή η επικοινωνία επιτρέπει τον συντονισμό της λειτουργίας του μετατροπέα με την κατάσταση του δικτύου, την έξοδο εφεδρείας και τις υπόλοιπες ενεργειακές πηγές που είναι συνδεδεμένες στο σύστημα.

Εφαρμογές του GoodWe STS200-80-10

Το STS απευθύνεται ιδιαίτερα σε εμπορικά συστήματα αποθήκευσης ενέργειας και άλλες τριφασικές εγκαταστάσεις όπου απαιτείται εφεδρική τροφοδοσία.

Μεταξύ των πιθανών εφαρμογών περιλαμβάνονται:

• Συστήματα αποθήκευσης ενέργειας με υβριδικούς μετατροπείς GoodWe ET40/50.
• Φωτοβολταϊκές εγκαταστάσεις με μπαταρία και λειτουργία εφεδρείας.
• Εμπορικά κτίρια με κρίσιμα φορτία.
• Εγκαταστάσεις με αντλίες θερμότητας.
• Συστήματα με κινητήρες υψηλής ισχύος.
• Εγκαταστάσεις με βοηθητική γεννήτρια.
• Συστήματα που απαιτούν γρήγορη μετάβαση μεταξύ δικτύου και εφεδρείας.

Τεχνικά χαρακτηριστικά του GoodWe STS200-80-10

• Μάρκα: GoodWe.
• Σειρά: STS.
• Κωδικός: STS200-80-10.
• Τύπος προϊόντος: σύστημα στατικής μεταγωγής.
• Εφαρμογή: εφεδρική τροφοδοσία για συστήματα αποθήκευσης ενέργειας.
• Συμβατότητα που υποδεικνύει η GoodWe: υβριδικοί μετατροπείς ET40/50.
• Ονομαστική τάση εξόδου: 380 ή 400 βολτ.
• Ηλεκτρική διαμόρφωση: 3L/N/PE.
• Εύρος τάσης εξόδου: μεταξύ 176 και 276 βολτ.
• Ονομαστική συχνότητα: 50 ή 60 hertz.
• Εύρος συχνότητας: μεταξύ 45 και 65 hertz.
• Ονομαστική φαινόμενη ισχύς στην πλευρά του μετατροπέα: 50 κιλοβολταμπέρ.
• Ονομαστική φαινόμενη ισχύς στην πλευρά του δικτύου: 50 κιλοβολταμπέρ.
• Ονομαστική φαινόμενη ισχύς εφεδρείας: 50 κιλοβολταμπέρ.
• Μέγιστη φαινόμενη ισχύς χωρίς δίκτυο: 55 κιλοβολταμπέρ.
• Μέγιστη φαινόμενη ισχύς με δίκτυο: 138 κιλοβολταμπέρ.
• Ονομαστική φαινόμενη ισχύς θύρας γεννήτριας ή φωτοβολταϊκού μετατροπέα: 50 κιλοβολταμπέρ.
• Μέγιστη φαινόμενη ισχύς θύρας γεννήτριας ή φωτοβολταϊκού μετατροπέα: 55 κιλοβολταμπέρ.
• Ονομαστικό ρεύμα στα 400 βολτ: 72,5 αμπέρ.
• Ονομαστικό ρεύμα στα 380 βολτ: 75,8 αμπέρ.
• Ονομαστικό ρεύμα ρελέ δικτύου: 200 αμπέρ.
• Ονομαστικό ρεύμα ρελέ γεννήτριας: 90 αμπέρ.
• Χρόνος μεταγωγής: μικρότερος από 10 χιλιοστά του δευτερολέπτου.
• Ενσωμάτωση με γεννήτρια: ναι.
• Επικοινωνία με τον μετατροπέα: RS485.
• Ψύξη: φυσική συναγωγή.
• Τοπολογία: μη απομονωμένη.
• Βαθμός προστασίας: IP65.
• Θερμοκρασία λειτουργίας: μεταξύ -35 και 60 βαθμών Κελσίου.
• Μέγιστο υψόμετρο λειτουργίας: 4.000 μέτρα.
• Τύπος τοποθέτησης: τοίχος.
• Πλάτος: 510 χιλιοστά.
• Ύψος: 425 χιλιοστά.
• Βάθος: 156 χιλιοστά.
• Βάρος: περίπου 16,5 κιλά.
• Πρότυπα ασφαλείας: IEC 62109-1 και IEC 62109-2.
• Ηλεκτρομαγνητική συμβατότητα: EN 61000-6-1, EN 61000-6-2, EN 61000-6-3 και EN 61000-6-4.

Γρήγορη και ευέλικτη εφεδρεία για συστήματα αποθήκευσης ενέργειας

Το GoodWe STS200-80-10 επιτρέπει την ενσωμάτωση του ηλεκτρικού δικτύου, του υβριδικού μετατροπέα, των εφεδρικών φορτίων και της γεννήτριας σε μια λύση σχεδιασμένη να διατηρεί τη συνέχεια της ενεργειακής τροφοδοσίας όταν προκύπτει βλάβη στο δίκτυο.

Η μεταγωγή του σε λιγότερο από 10 χιλιοστά του δευτερολέπτου, η ονομαστική ισχύς 50 κιλοβολταμπέρ, η δυνατότητα έως 55 κιλοβολταμπέρ χωρίς δίκτυο και έως 138 κιλοβολταμπέρ με διαθέσιμο δίκτυο, μαζί με τη συμβατότητά του με τους μετατροπείς GoodWe ET40/50, το καθιστούν κεντρικό στοιχείο για τριφασικά συστήματα αποθήκευσης που χρειάζονται αξιόπιστη διαχείριση της εφεδρικής τροφοδοσίας.
